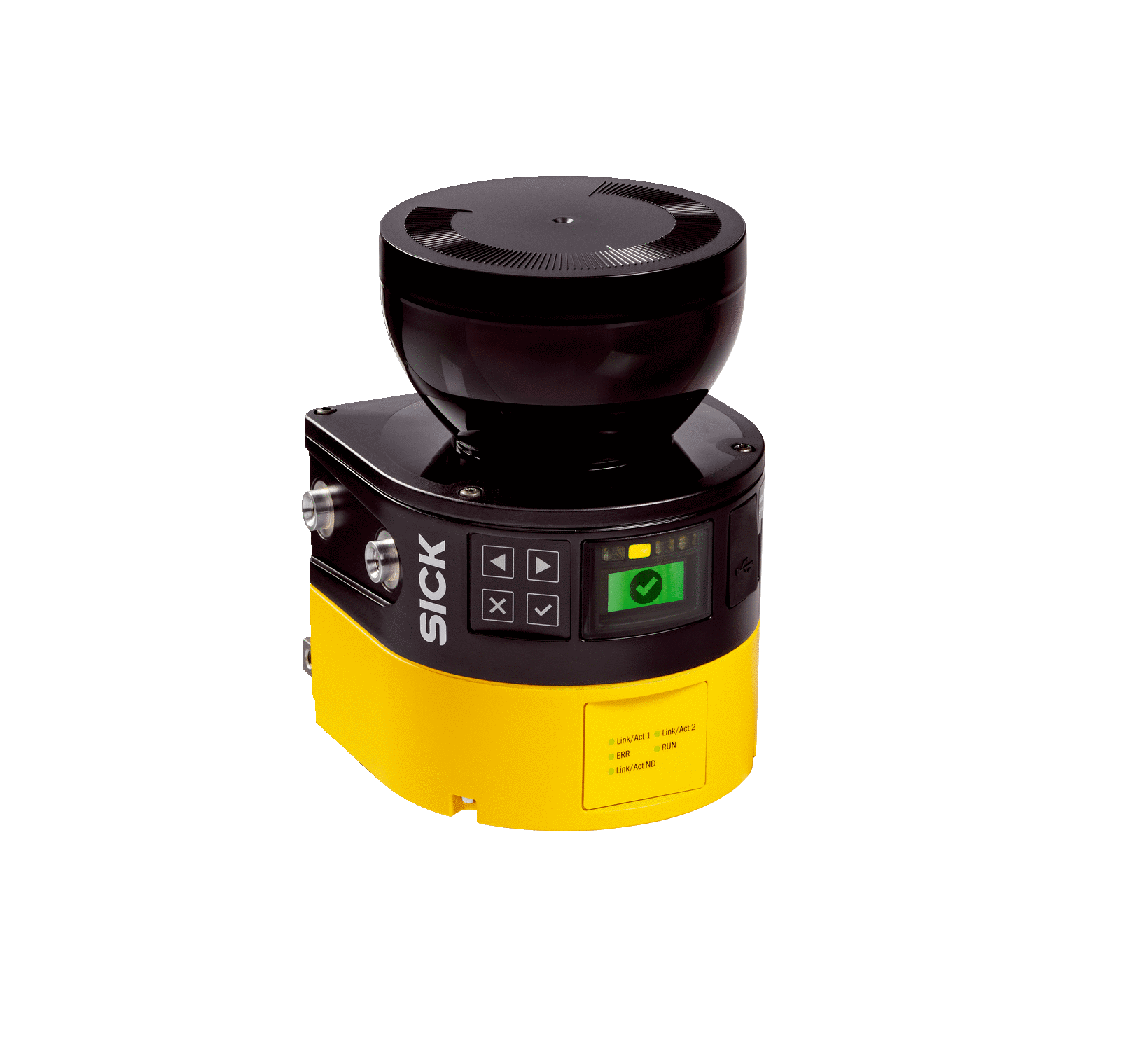

安全激光扫描仪MICS3-CBAZ
❤ 收藏

安全激光扫描仪MICS3-CBAZ

       安全激光扫描仪是电敏防护设备（BWS），利用红外激光光束对周围进行二维扫描。安全激光扫描仪通过不可见的激光光束建立保护区域，用于保护危险区域，并实现危险点保护、访问保护或危险区域保护。一旦有物体处于保护区域，安全激光扫描仪就会通过安全输出端（例如 OSSD）的信号切换报告检测情况。机器或者其控制系统必须对信号做出安全评估（如通过一个安全控制系统或安全继电器）并终止危险状态。

￥0.00
￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
数量：
(库存99999)
立即购买
加入购物车
商品描述

       安全激光扫描仪是电敏防护设备（BWS），利用红外激光光束对周围进行二维扫描。安全激光扫描仪通过不可见的激光光束建立保护区域，用于保护危险区域，并实现危险点保护、访问保护或危险区域保护。一旦有物体处于保护区域，安全激光扫描仪就会通过安全输出端（例如 OSSD）的信号切换报告检测情况。机器或者其控制系统必须对信号做出安全评估（如通过一个安全控制系统或安全继电器）并终止危险状态。

产品特点

规格 传感器包括系统插件
应用领域Indoor
保护区域范围 9 m
报警区域有效距离64 m
同步监控的区域数量≤ 4
可保存区域数量128
监控情况数量 128
扫描角度275°
分辨率（可配置）30 mm、64 mm、50 mm、60 mm、70 mm、150 mm、200 mm
角度分辨率0.1°
响应时间≥ 115 ms
延伸保护区域100 mm


安全技术参数

类型 3 (IEC 61496)
安全完整性等级SIL2 (IEC 61508)/SILCL2 (EN 62061)
类别  类别3 (EN ISO 13849)
性能等级PL d (EN ISO 13849)
PFHD（每小时危险失效率）8.0 x 10^-8 (EN ISO 13849)
TM（持续运行时间）20 年 (EN ISO 13849)
在错误情况下更安全通过网络的安全输出端为逻辑 0


功能

重启联锁√
多重采样√
监控事件切换√
同步监控√
静态保护区切换√
动态保护区域开关√
安全的轮廓识别√
参考轮廓√
集成配置存储器 √
测量数据输出√    ，经由以太网





接口

连接类型

                               电压供给

                               数据接口

              现场总线，工业网络


1 x M12 插头，4 针，A 编码

1 x M12 插座，4 针，D 编码

2 x M12 插座，4 针，D 编码

输出端

             输出信号切换装置对

             通过网络的安全输出


0

8

配置方式  安装有 Safety Designer（配置和诊断软件）的电脑
配置与诊断接口USB 2.0, Mini-USB

数据接口

                       数据接口类型

                              端口特性

                                     服务


以太网用于数据输出、配置和诊断 (XF3)

100Base-TX、自适应、自动交叉 (MDIX)、自动极性

使用 Safety Designer 进行配置和诊断、数据输出、通过 SNTP 进行时间同步

现场总线，工业网络

                                     协议

                              周期时间

                               端口特性

                                     诊断

                               其他服务

EtherCAT

FSoE (Safety over EtherCAT®)

≥ 500 µs

XF1: EtherCAT IN  ；XF2: EtherCAT OUT

过程数据对象 (PDO)  、服务数据对象 (SDO)

Ethernet over EtherCAT (EoE)，用于通过 Safety Designer 进行配置和诊断

CAN Application Protocol over EtherCAT (CoE)

显示元件    彩色图像显示器, LEDs




电气参数

防护等级III (EN 61140)
供电电压 Uv24 V DC (16.8 V DC ... 30 V DC)
功耗7W (无输出负载)




机械参数

尺寸(宽 x 高 x 深)112 mm x 150.8mm x 111.1 mm (不带系统插头)
重量1.45kg
外壳材料铝
外壳颜色RAL 1021（油菜黄）, RAL 9005（黑）
镜头盖材料Polycarbonat
镜头盖表面外侧有防刮涂层




环境参数

外壳防护等级IP65 (IEC 60529)
抗环境光能力≤ 3,000 lx (IEC 61496-3)
工作环境温度–10 °C ... +50 °C
储存温度范围 –25 °C ... +70 °C
抗振动

0.35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)

5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, IEC 61496-3)

抗冲击能力耐久冲击10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)
电磁兼容性 IEC 61496-1 、IEC 61000-6-2、IEC 61000-6-4




其他信息

光源种类脉冲激光二极管
轴长845 nm
可检测的反射比1.8% ... 若干 1000%
激光等级1M (21 CFR 1040.10 和 1040.11, IEC 60825-1)
