激光测距仪UXM-30LAH-EWA

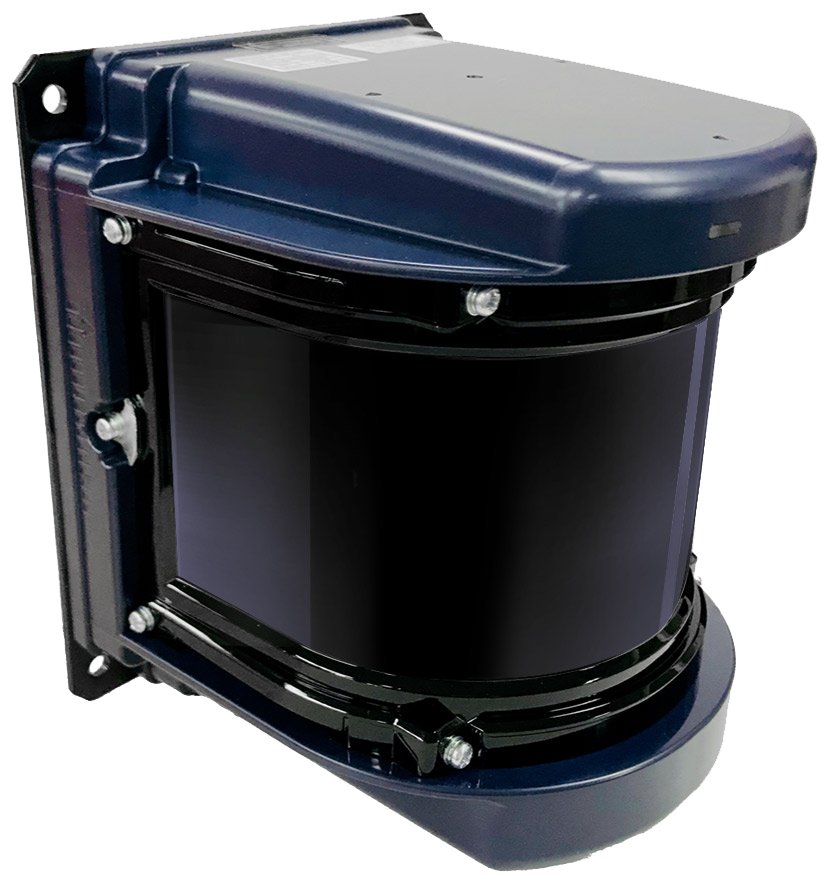

       UXM-30LAH-EWA是一种通过激光束（λ=905nm）扫描半圆形领域的传感器，然后通过测量与物体的距离和它的步距角来计算坐标。激光的安全性为1级。通过使用电机的旋转与外部的参考信号同步的功能，减轻了该传感器多个单元之间干扰的影响。

￥0.00
￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
数量：
(库存99999)
立即购买
加入购物车
商品描述

       UXM-30LAH-EWA是一种通过激光束（λ=905nm）扫描半圆形领域的传感器，然后通过测量与物体的距离和它的步距角来计算坐标。激光的安全性为1级。通过使用电机的旋转与外部的参考信号同步的功能，减轻了该传感器多个单元之间干扰的影响。

规格参数

产品名称激光测距仪
型号UXM-30LAH-EWA
电源电压10 to 30VDC
电源电流

稳态电流：12 VDC时为600 mA或更少，24 VDC时为300 mA或更少

启动电流：12 VDC时为1.5 A或更少，24 VD时为0.75 A或更少

使用中的加热器（0℃或以下）：12 VDC时为1.25 A或更少，24 VDC时为1.25 A或更少

激光光源激光二级管波长905nm，激光安全等级1级
电力消耗

7.2瓦或更少（在稳定状态下）

使用中的加热器（0°C或以下）：在12VDC下15瓦或更少，在24VDC下30瓦或更少

测距范围

检测的保证值：0.1 to 30m（反射率为10%，黑纸，500mm×500mm）

                        0.1 to 80m（反射率为90%，白色肯特纸，1,000mm×1,500mm）

最大检测距离：120m

最小检测对象：33mm（5m），65mm（10m），200mm（30m）

测距精度

10%反射率，黑纸： 0.1 to 15m：±30mm，15 to 30m：±50mm

                                0.1 to 30m：±50mm、 环境照度：3,000 lux 或更少

                                0.1 to 20m:±50 mm、环境照度: 100,000 lux 或更少

90%的反射率，白色肯特纸，0.1 to 30m：±30mm

                                0.1 to 30m：±50mm、环境照度：3,000 lux或更低

                                0.1 to 30m: ±50mm、环境照度: 100,000 lux或更低

测量分辨率单位为1mm
重复精度

10%反射率，黑纸，0.1 to 15m：σ<10mm，15至30m：σ<15mm

                              0.1 to 30m：σ<20mm 环境照度。3,000 lux或以下

                              0.1 to 20m：σ < 30 mm 环境照度：100,000 lux或以下

90%反射率，白色肯特纸，0.1至30米：σ < 10 mm

                              0.1 to 30m：σ < 15 mm 环境照度：3,000 lux或以下

                              0.1 to 30m：σ < 30 mm 环境照度：100,000 lux或以下

角度分辨率0.125°
扫描周期50ms/圈
噪音小于25dB
扫描范围190°
输出输出3点：同步主输出，同步输出，故障输出
输入输入1点:同步输入
启动时间

电源打开后30秒内开始运行

指示灯电源和操作的指示灯(绿色)通信测量的指示灯(橙色)关于指示灯的操作，请参阅第7.2条
绝缘电阻10 MΩ




产品尺寸

长宽高124 mm × 126 mm × 150 mm (不包括连接器）
重量 1200 g
材料表壳的正面，光学窗口：聚碳酸酯；箱子的背面：铝合金



使用环境参数

环境光照100000Lux或以下
环境温度湿度-10 to +50°C 85%RH（无凝露，无霜冻）
存放温度-30 to +50°C 85%RH （无凝露，无霜冻）
防护等级 IP67
抗震性

10 to 55Hz，复数振幅：在X、Y、Z方向1.5mm，每2小时

55 to 200Hz,19.6m/s扫频：在X、Y、Z方向2分钟，每1小时

冲击性196m/s在X、Y、Z方向，各10次





通信接口及协议


通信接口以太网100BASE-TX（自动协商）
接口协议SCIP2.0


规格参数下载https://aosspic10001.websiteonline.cn/pmo1b5087/doc/gk9l.pdf

产品尺寸图下载https://aosspic10001.websiteonline.cn/pmo1b5087/other/UXM-30LXH-EWA.rar

应用软件下载http://share.weiyun.com/NZ0sCXgk

其他资料下载https://aosspic10001.websiteonline.cn/pmo1b5087/doc/URG_SCIP20.pdf
