产品特点

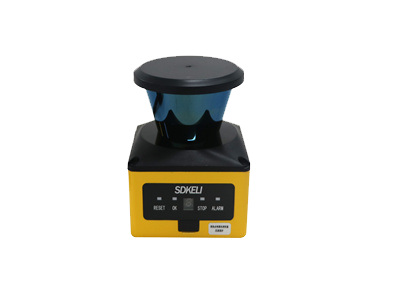

1、小型化安全型激光雷达，体积小巧、外形尺寸8cm×8cm×9.5cm
2、防区包括保护区域和告警区域，保护区域半径3米@1.8％反射率
3、防区可根据用户需求配置为复杂、不规则形状
4、符合IEC61496 Type 3和ISO13849 PL d安全等级要求
5、一类激光产品，对人眼安全
6、窗口脏污检测，判断实际检测距离达不到宣称的保护距离时，切断输出、导向安全
产品组成
LSPDmini系统包括一台扫描仪、一根电源线、一根网络连接线、一根配置线和配置软件。用户可使用配置线连接LSPDmini与电脑，通过配置软件对防护区域等相关参数进行设置
防区配置
配置软件
标准告警区、保护区设置 可根据需求设置不规则告警区、保护区
轻松进行复杂的区域设定
1、适用window系统，对内存、硬盘需求较小
2、界面友好、操作方便，用户入门快
3、最多可选16个区域组，每个区域组最多可设置三个防区
4、防护区绘制简单、修改方便，绘图工具与环境轮廓自动扫描相结合可绘制任意复杂、不规则的防护区
5、周围环境轮廓实时监测及数据精准显示
资质证书
参数
认证标准
| EN61496-1(Type3); EN61496-3(Type3); EN60825-1(1类激光产品); EN13849-1(PL d) EN61496-1(Type3);
EN61496-3(Type3); EN13849-1(PL d); GB/T19436.1; GB19436.3; GB4208(IP65) |
| 光学特性 |
| 检测光源 | 波长905nm,一类激光产品 |
| 最大检测半径 | 3米@1.8%反射率 | 扫描角度范围 | 270° |
| 角度分辨率 | 0.5° | 测量误差 | ±4cm@1sigma(典型值) |
| 环境特性 |
| 环境温度 | 工作 | -10℃~55℃(无结霜及凝雾) |
| 存储 | -40℃~70℃ |
| 环境湿度 | 工作 | 35％RH~85％RH |
| 存储 | 35％RH~95％RH |
| 抗光干扰 | 15000Lux |
| 抗振动 | 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次 |
| 抗冲击 | 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次 |
| 执行标准 | 2006/42/EC(机械安全指令)，2004/108/EC(EMC指令)，IEC-61496-1，IEC-61496-3，ISO13849-1 |
| GB/T19436.1，GB19436.3，GB4208(IP65)，EN60825-1(一类激光产品) |
| 区域组切换 | 4组外部输入信号（Z1、Z2、Z3、Z4）实现16个区域组的切换 |
| 防护等级 | IP65 |
| 外形尺寸 | 8cm×8cm×9.5cm |
| 电气特性 |
| 电源电压 | DC9V~DC30V | 功耗 | ＜5W(输出端无负载) |
| 输出方式 | PNP输出 |
| 响应时间 | 40ms/r可调,默认80ms(两圈扫描) | 上电启动时间 | 典型值6S |
LSPDmini小型化安全激光扫描仪规格型号
| 类型 | 型号 | 检测半径 | 输出 | 测量精度 | 角分辨率 | 频率 | 安装支架 |
| LSPDM避障型 | LSPDM-0227BP/M05 | 2米@1.8％反射率 | PNP | 标准型，±4cm@1sigma | 0.5° | 28Hz | SZ/LSPDM-CZ/LSPDM-FZ可选，
水平/垂直/防护罩安装可选 |
| LSPDM避障型 | LSPDM-0327BP/M05 | 3米@1.8％反射率 | PNP | 标准型，±4cm@1sigma | 0.5° | 28Hz |
尺寸
安装
