Moku:Pro
适用于要求最严苛的研究和工程应用的集成平台
单一平台中的多台仪器
| 锁相放大器 | 任意波形发生器 | 示波器 |
| 频率响应分析仪 | 波形发生器 | PID控制器 |
| 相位计 | 数据记录仪 | 频谱分析仪 |
| 数字滤波器盒 | 激光锁盒 |
灵活的研究
| 4 个模拟输入 | 4个模拟输出 | 高速板载存储 | 本底噪声 |
| 高达 600 MHz，5 GSa/s | 高达 500 MHz，1.25 GSa/s | 120 GB 固态硬盘 | 30nV/√Hz |
| 时钟稳定性 | 输入到输出延迟 | 现代连接 | FPGA 供电 |
| 0.3 ppm | < 650 纳秒 | WiFi、以太网和 USB | Xilinx Ultrascale+ |

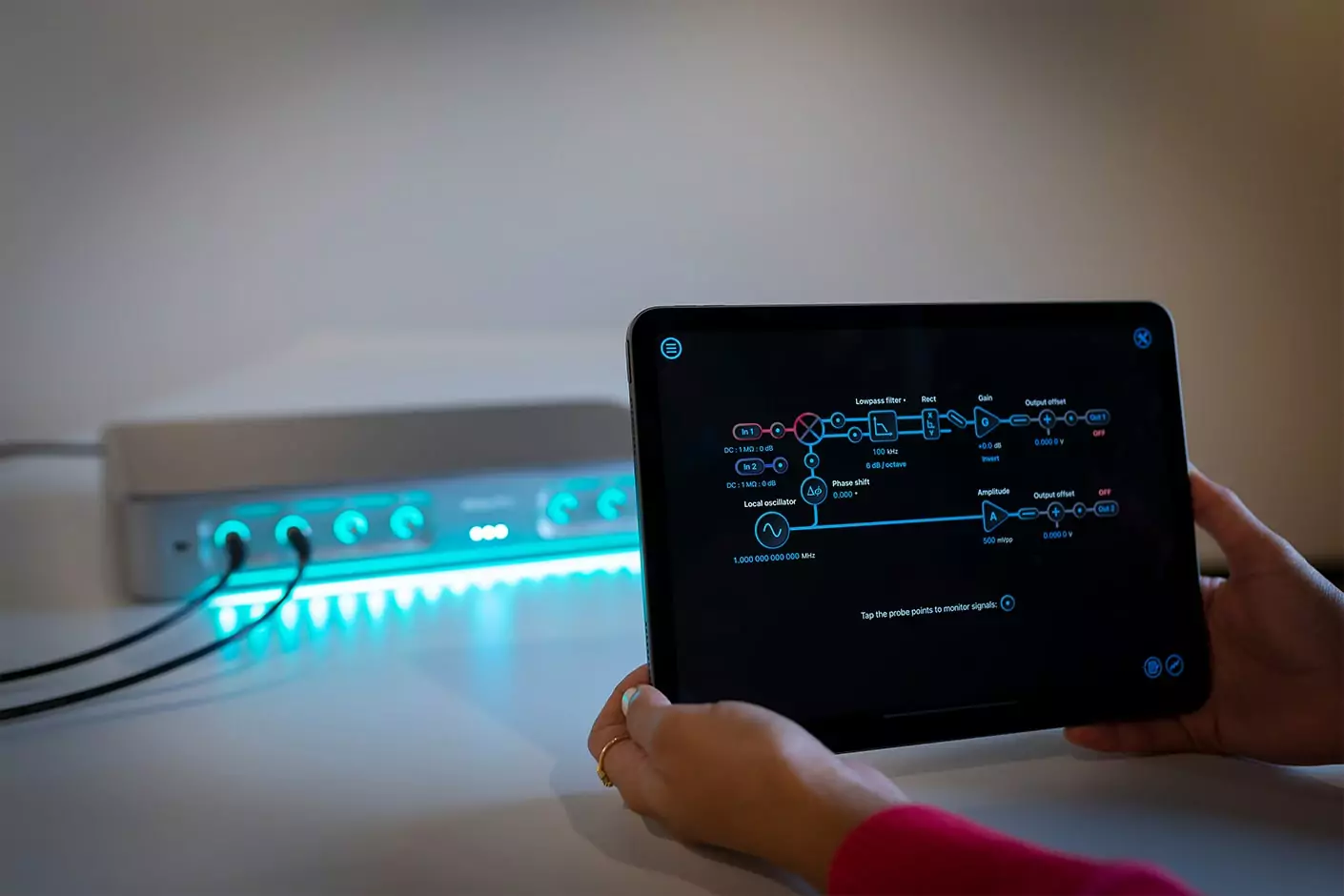

支持软件的硬件
Moku:Pro 是 Moku 软件定义仪器平台套件中最先进的系统。利用 FPGA 的强大功能与高质量的模拟前端相结合，
Moku:Pro 能够在一个硬件平台上托管多个仪器，而不会牺牲规格或精度。这种测试设备的方法可以轻松扩展和扩展研究范围。
有了 Moku:Pro，研究人员和工程师已经有了适合这项工作的工具。

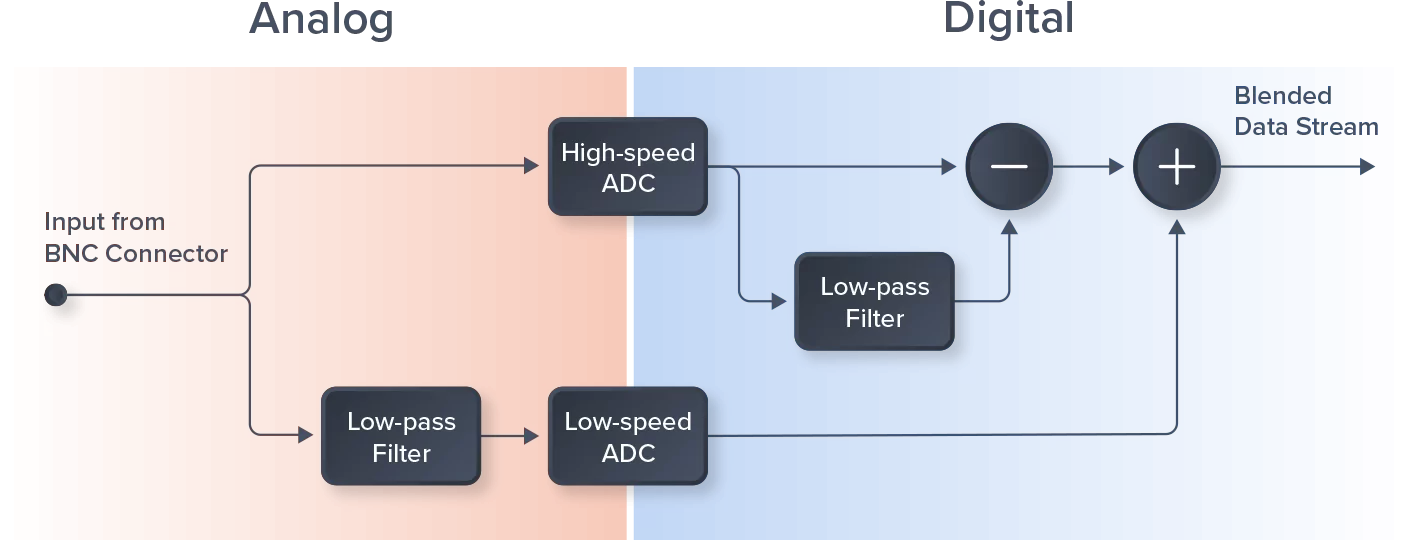

混合 ADC 提供业界领先的噪声性能
在测试和测量中，灵活性通常要求在性能上进行权衡。我们通过在专利混合方案中使用来自 5 GSa/s、10 位 ADC 和 10 MSa/s、18 位 ADC 的信号来克服这些权衡，
以提供从 10 Hz 到 600 MHz 的低本底噪声和高动态范围. 这是通过由平衡的高通和低通滤波器组成的数字分频网络实现的，该滤波器实现双 ADC 数据流的实时混合。

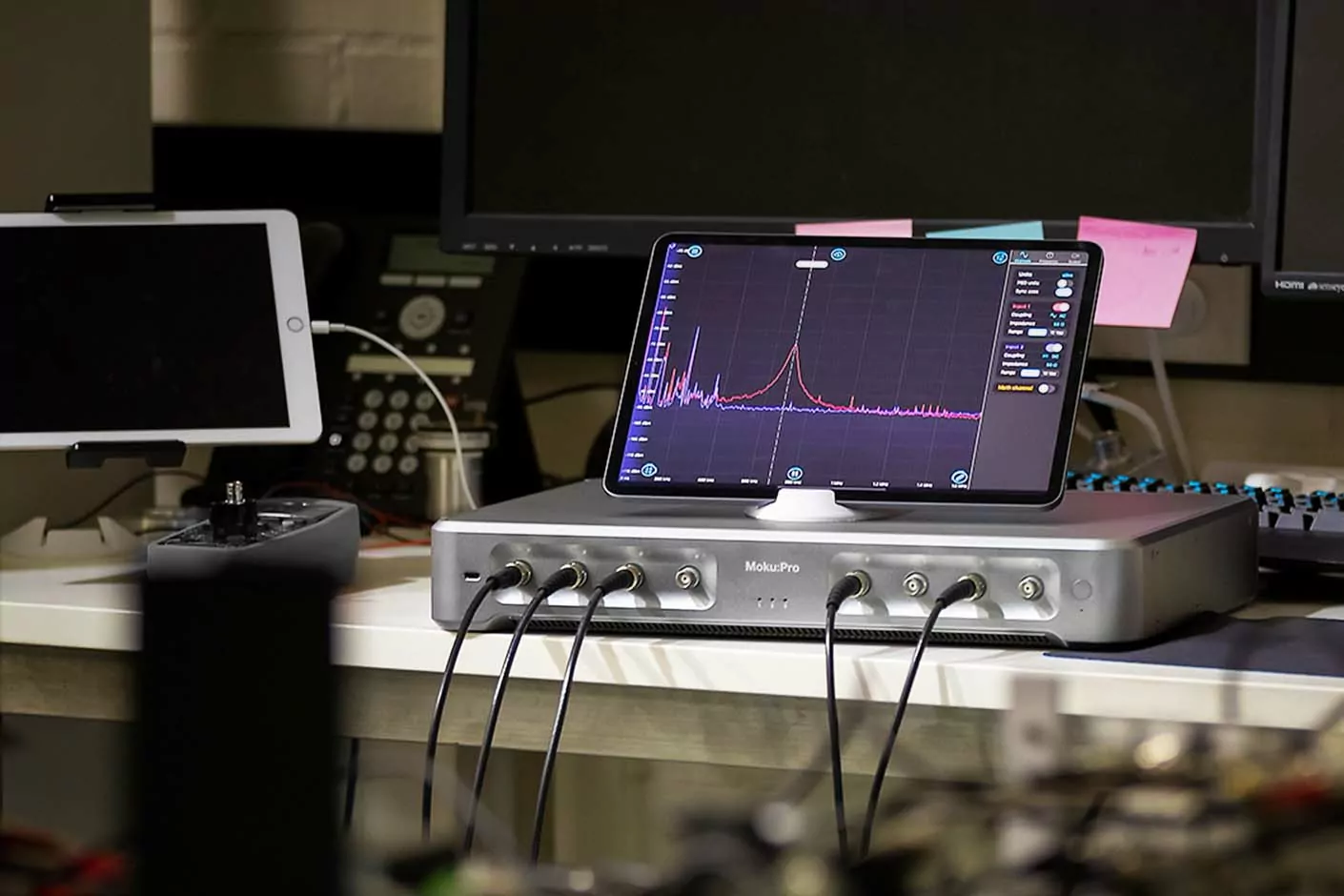

随时随地进行工程师
Moku:Pro 通过将示波器、波形发生器等测试台基本要素集成到一个硬件平台中，使工程团队能够在家工作。
凭借小尺寸、115 W 的低功耗和一套核心测试仪器，转向远程工作从未如此简单。
引入新特性和功能
现已推出：多仪器模式
Moku:Pro 的多仪器模式可让您同时运行多台仪器，并将这些仪器相互连接以构建定制的测试系统。
在这种模式下运行的仪器可以链接在一起以构建复杂的信号处理管道。高级用户甚至可以加入在 Moku Cloud Compile 中设计的自定义功能，为他们提供前所未有的灵活性。
与模拟输入、模拟输出和相邻仪器的连接可在运行时进行配置，以获得即时满足感。您的 Moku:Pro 现在更加强大。
现在可用：Moku Cloud 编译
高级用户可以访问 Moku:Pro 的 FPGA，通过编写自己的 VHDL 代码来实现自定义数字信号处理。这个基于云的工具可以直接从浏览器访问，
允许您开发、编译和部署自定义算法到您的 Moku:Pro，而无需下载单个软件。
独家提供多仪器模式，您的自定义代码可以与 Moku:Pro 的任何专业级仪器一起使用。
Mou:Pro技术规格
模拟输入/输出
| 模拟输入 | 频道 | 4 |
| 带宽 | 600 MHz (up to 2 channels). 300 MHz (up to 4 channels） |
| 采样率 | 5 GSa/s (1 channel), 1.25 GSa/s (4 channels) |
| 解析度 | 10-bit and 18-bit ADCs with automatic blending |
| 最大电压范围 | 40 Vpp |
| 输入阻抗 | 50 Ω or 1 MΩ |
| 输入耦合 | AC or DC |
| 交流耦合角 | 16 kHz into 50 Ω, 1.6 Hz into 1 MΩ |
| 输入电压噪声 | 30 nV√Hz at 100 Hz |
| 输入参考噪声 | 500 μV RMS |
| 模拟输出 | 频道 | 4 |
| 带宽 | 500 MHz (± 1 V), 100 MHz (± 5 V) |
| 采样率 | 1.25 GSa/s |
| 解析度 | 16-bit |
| 电压范围 | 10 Vpp into 50 Ω |
输出阻抗
| 50 Ω |
| 输出耦合 | DC |
功能和配件
| 用户界面 | iPad 应用程序 |
| Windows 和 Mac 应用程序 |
| 编程环境 | Python |
| MATLAB |
| 附加端口 | 以太网 |
| USB-C |
| 10 MHz 参考时钟输入和输出 |
外部触发输入
| 外部触发 | 触发波形 | TTL compatible |
| 触发带宽 | DC to 5 MHz |
| 触发阻抗 | Hi-Z |
| 最小触发电平 | 1.8 V |
| 最大触发电平 | 5 V |
| 连接器 | BNC |
时钟参考
| 板载时钟 | 频率 | 10 MHz |
| 稳定性 | < 300 ppb |
| 10MHz参考输入 | 预期波形 | Sine / square |
| 频率 | 10 MHz ± 20 kHz |
| 输入范围 | -6 dBm to +10 dBm |
| 连接器 | BNC |
| 10MHz参考输出 | 波形类型 | Square |
| 输出频率 | 10 MHz |
| 输出电平 | 6 dBm |
| 连接器 | BNC |

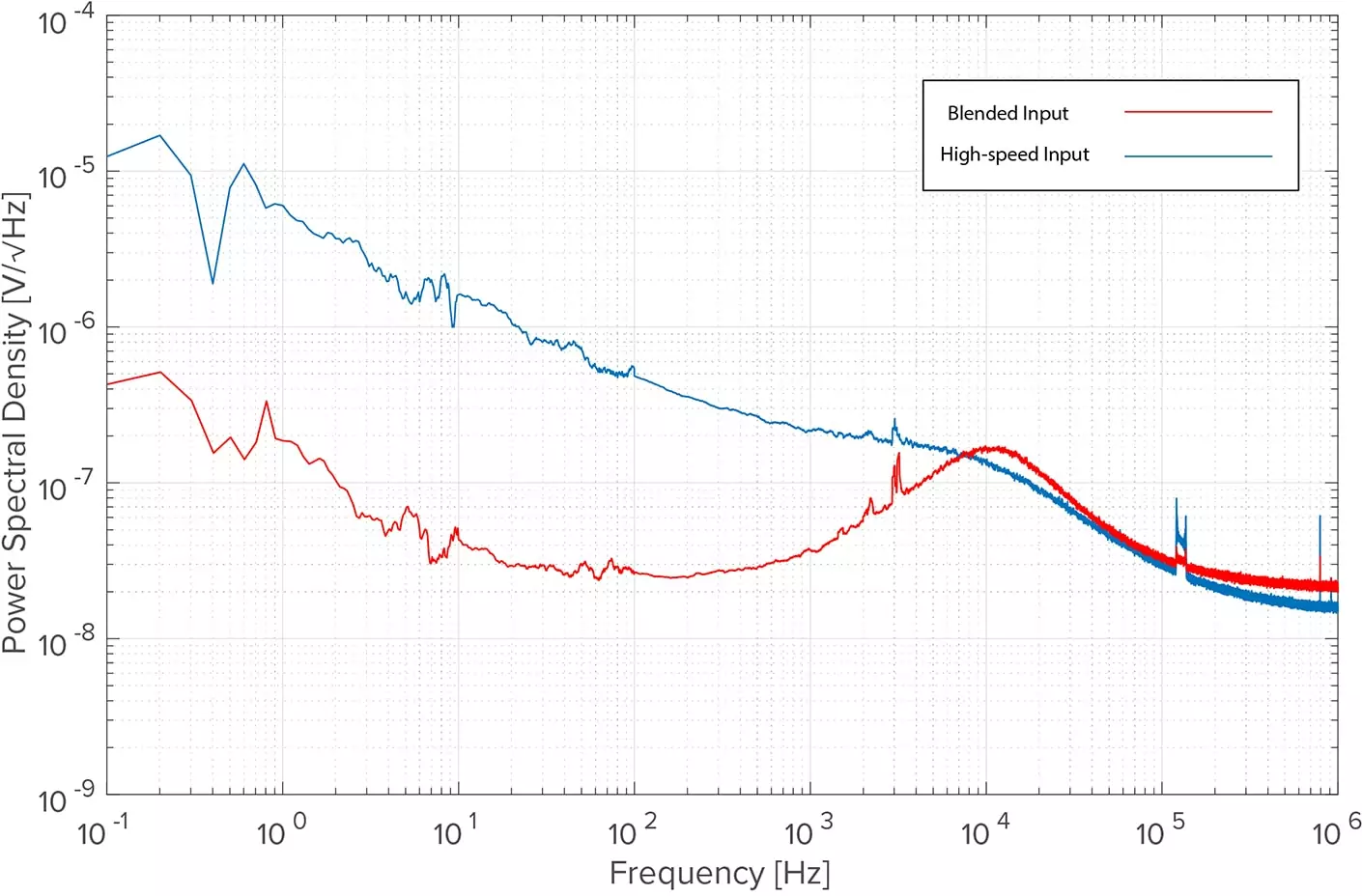

输入电压噪声
输入电压噪声描述了模拟输入的本底噪声，并表示为幅度谱密度（归一化为 1 Hz 带宽的不同频率下的输入电压噪声幅度）。
输入电压噪声是锁定放大器、频谱分析仪和示波器等各种仪器的关键指标，因为它会限制弱信号应用中的信噪比 (SNR)。
在该图中，您可以看到 100 Hz 时 30 nV√Hz 的噪声，并且在整个频率范围内保持较低水平。

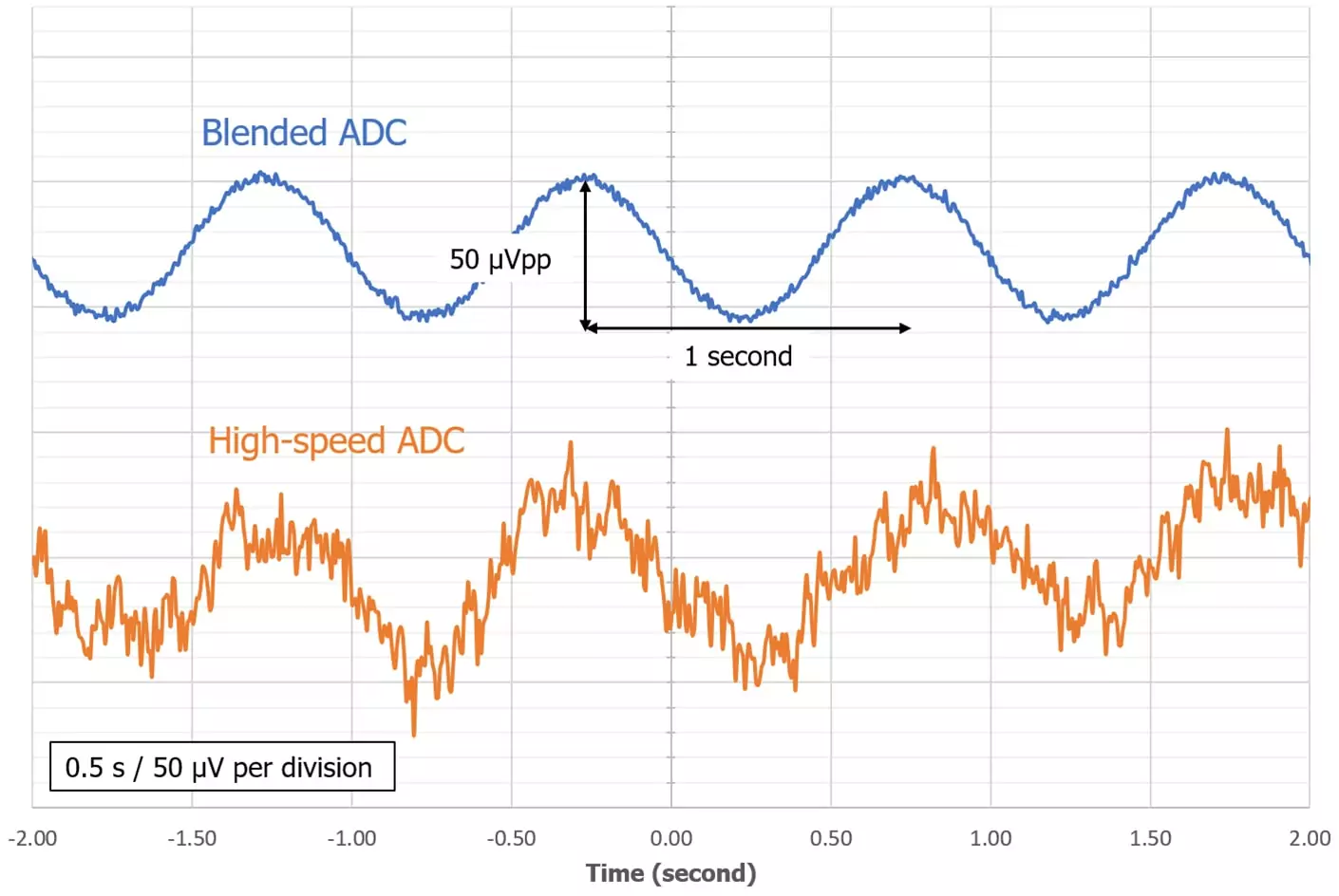

混合ADC
我们的 FPGA 算法自动智能地混合来自 10 位和 18 位 ADC 的高速和低速信号，以优化整个频率范围内的噪声性能。
过滤网络不是简单地专注于最小化整体噪声，而是以保持信号的单位增益频率响应的方式设计。
