圆柱型 (窄光束反射型)光电传感器 BR系列
❤ 收藏

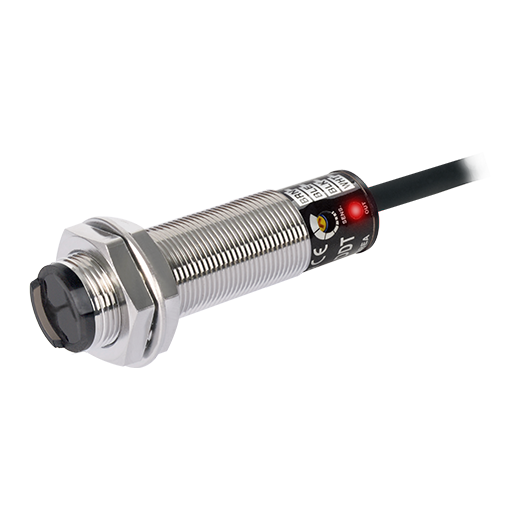

圆柱型 (窄光束反射型)光电传感器 BR系列

       圆柱型（Ø18mm）光电传感器BR系列，实现远距离检测（20m），高速响应时间(1ms以下)。采用先进的数字信号处理方式，抗干扰性能更强。BR系列具有4种不同的检测方式，增加用户的选择应用空间。另外，BR系列包含接插型，便于维修和布线工作。

￥0.00
￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
数量：
(库存99999)
立即购买
加入购物车
商品描述

       圆柱型（Ø18mm）光电传感器BR系列，实现远距离检测（20m），高速响应时间(1ms以下)。采用先进的数字信号处理方式，抗干扰性能更强。BR系列具有4种不同的检测方式，增加用户的选择应用空间。另外，BR系列包含接插型，便于维修和布线工作。

规格

型号

BRP100-DDT

BRP100-DDT-C-P

BR200-DDTN

BR200-DDTN-C

BRP200-DDTN-P

BRP200-DDTN-C-P

BR200DDTN-P

BR200-DDTN-C-P

检测方式窄光束反射型
检测距离200mm
检测物体不透明的、半透明的材料
磁滞最大额定感应距离下的20%
响应时间

≤ 1 ms

使用光源红外LED红外LED红色LED红外LED
光源波长940 nm850 nm940nm850 nm
灵敏度调整敏感度调节器
动作模式可通过控制线（白色）选择亮灯或暗灯



电源电压

12-24 VDC  ± 10%(ripple P-P: ≤ 10%)

消耗电流≤ 45mA
负载电压≤30VDC
负载电流

≤ 200 mA

残留电压NPN: ≤ 1 VDC, PNP: ≤ 2.5 VDC
保护回路电源反接保护回路, 输出短路过电流保护回路
绝缘阻抗≥20MΩ（500VDC--mwgger）
抗干扰

由干扰模拟器产生的方波干扰 (脉宽1微秒）±240 VDC

耐电压1500VAC~50/60Hz 1分钟
耐振动10 ~ 55 Hz (周期 1 分钟) 振幅 1.5 mm X, Y, Z 各方向 2 小时
抗冲击500m/s^2(~50G)X,Y,Z方向各三次
使用周围照度(收光面)太阳光：≤11000lx, 白炽灯:≤3000lx
使用周围温度-10~60℃ 存储时:-25~75℃ (未结冰，未结露状态)

使用周围湿度35~85%RH,存储时：35~85%RH(未结冰，未结露状态)
防护等级

IP66 (IEC 规格)，BR20M 型号: IP67(IEC 规格)

连接方式电线引出型
电线规格

Ø4 mm, 4芯(对射型发光器: 2芯, Ø5mm, 对射型收光器: 3芯, Ø5 mm), 2 m

芯线规格AWG24(0.08 mm,60芯), 绝缘体外径: Ø 1.25 mm

规格参数下载
