50 MHz 锁相放大器

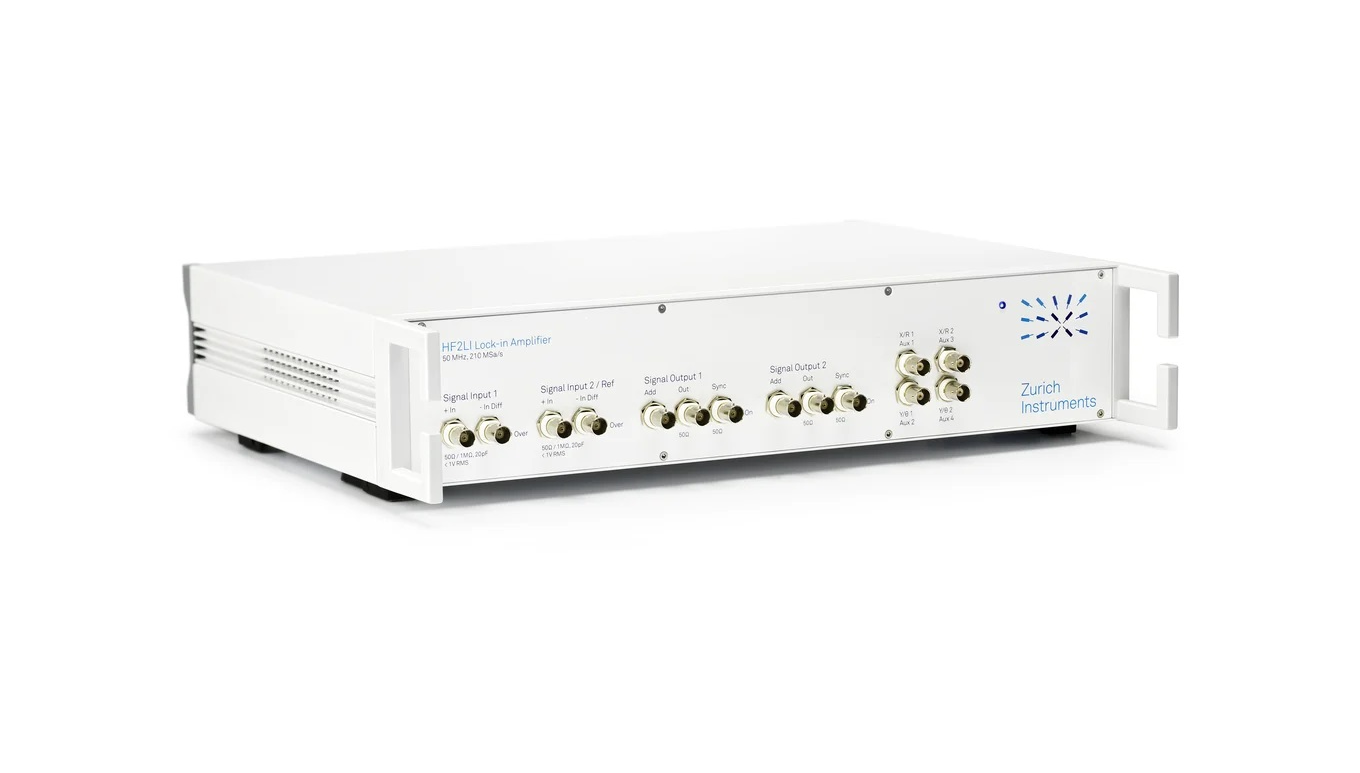

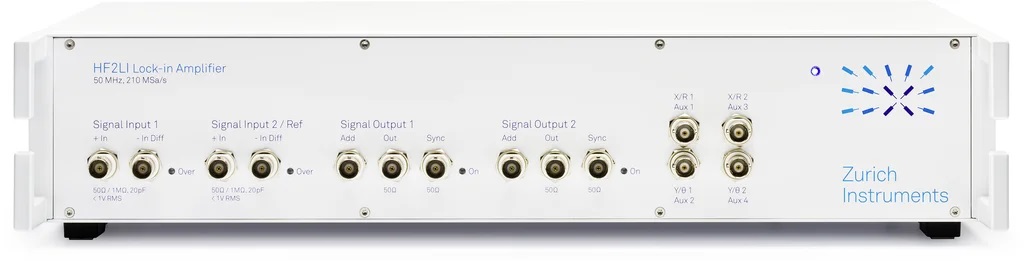

       瑞士苏黎世仪器 (Zurich Instruments) 的 HF2LI 是一款数字锁相放大器，可测量的频率范围从直流 DC 到 50 MHz。它非常适合 MEMS（比如陀螺仪）应用和微流控应用的测量。HF2LI 配套了苏黎世仪器的控制软件 LabOne。该软件提供了基于游览器的用户界面，并内置了频谱分析仪、参数扫描仪和示波器等诸多功能。通过各类升级选件，可扩充 HF2LI 仪器的功能，使其进一步拓展到其它更多的应用中。另外，HF2LI 还能和 HF2TA 电流放大器结合使用，用来读取电流信号。

￥0.00
￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
数量：
(库存99999)
立即购买
加入购物车
商品描述

       瑞士苏黎世仪器 (Zurich Instruments) 的 HF2LI 是一款数字锁相放大器，可测量的频率范围从直流 DC 到 50 MHz。它非常适合 MEMS（比如陀螺仪）应用和微流控应用的测量。HF2LI 配套了苏黎世仪器的控制软件 LabOne。该软件提供了基于游览器的用户界面，并内置了频谱分析仪、参数扫描仪和示波器等诸多功能。通过各类升级选件，可扩充 HF2LI 仪器的功能，使其进一步拓展到其它更多的应用中。另外，HF2LI 还能和 HF2TA 电流放大器结合使用，用来读取电流信号。

主要特点

  1. 频率范围 DC - 50 MHz，采样率 210 MSa/s

  2. 2 个独立锁相单元，2 个信号发生器

  3. 每个锁相单元配置基频检测和 2 个谐波检测

  4. 4 个辅助输出，2 个辅助输入

  5. 高速USB 2.0，480 Mbit/s

  6. LabOne® 软件包：内置示波器，参数扫描仪，频谱分析仪等等


锁相操作模式

内部参考模式单相和双相锁相
外部参考模式单相和双相锁相
自动参考模式单相和双相锁相
双谐波频率模式单基波频率和 2 个谐波频率（同时）
多谐波频率模式单基波频率和 5 个谐波频率（同时），需要 HF2LI-MF升级选件
任意频率模式6个频率，需要 HF2LI-MF升级选件


HF 模拟信号输入

频率范围直流 - 50 MHz
输入阻抗50 Ω 或 1 MΩ || 20 pF
输入电压噪声5 nV/√Hz（高于 10 kHz）
动态储备120 dB
输入范围±3.3 V
交流输入范围±1.5 V（包括直流耦合）
满量程输入灵敏度1 nV 至 1.5 V
A/D 转换14位，210 MSa/s


HF 模拟信号输出

频率范围DC - 50 MHz
输出量程±10 mV, ±100 mV, ±1 V, ±10 V
信号叠加±10 V，带宽 DC - 50 MHz
D/A 转换16位，210 MSa/s


解调器和参考信号

解调器数目6 个双相解调器
输出采样速率

USB：高达 460 kSa/s

辅助输出：1 MSa/s

滤波器时间常数1 µs - 500 s
滤波器带宽83 µHz - 200 kHz
滤波器斜率6、12、18、24、30、36、42、48 dB/Oct
X, Y, R, Theta64 位满范围
参考频率分辨率0.7 µHz
参考相位角分辨率1.0 µ°


示波器

显示通道输入信号，输出信号
显示模式时域，频域 (FFT)
显示通道数1
触发通道输入信号，输出信号，振荡器相位，DIO
触发模式升降沿
采样率6.4 kSa/s 到 210 MSa/s
垂直分辨率14位
单次最大采样长度2048
带宽限制模式，提高垂直分辨率样本抽取， 平均
光标计算位置，区间，波形，峰值，追踪，直方图


频谱分析仪

中心频率范围直流到 50 MHz
频谱模式FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)
统计选项幅值，频谱密度，功率
平均模式无平均，指数移动平均值
每个频谱的最大采样长度8.4 MSa
最大跨度460 kHz
窗函数Rectangular, Hann, Hamming, Blackman Harris
光标计算位置，区间，波形，峰值，追踪，直方图


参数扫描仪

扫描参数振荡器频率，解调器相移，辅助偏置，信号输出幅值等等
参数扫描范围全范围，线性和对数轴
参数扫描分辨率任意，由起止点和扫描点数定义
显示参数解调器输出（X，Y，R，Θ，f），辅助输入
显示选项单幅图，双幅图（例如波特图），多迹线
统计选项幅值，频谱密度，功率
预设测量模式参数扫描，噪声幅值测量，频率响应分析，3-Omega 扫描


辅助信号

高速输出4 通道，±10 V，幅值，相位，频率，解调器 X/Y 数据或用户定义
D/A 转换16位，1 MSa/s
D/A 模拟带宽200 kHz
高速输入2 通道，±10 V
A/D 转换16位，400 kSa/s
A/D 模拟带宽100 kHz

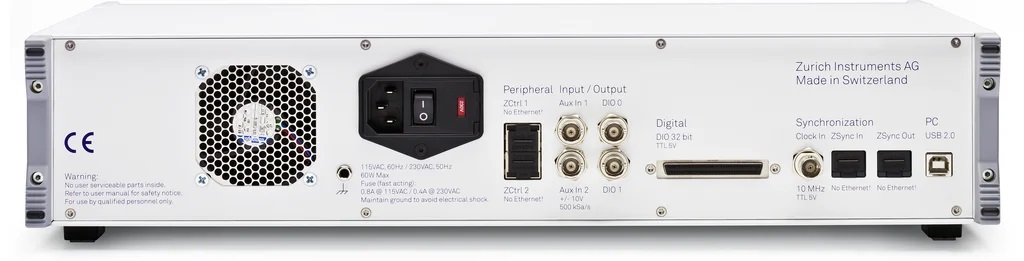

其他连接

主机连接高速 USB 2.0，480 Mbit/s
前置放大器控制总线ZCtrl 专有接口，可控制外部前置放大器
同步总线ZSync专有接口，可本地互联 ZI 仪器
数字 I/O32位，通用接口


一般规格

尺寸45 x 35 x 10 cm（19 英寸机架）
重量6.2 kg
电源110-120 V, 220-240 V, 50/60 Hz
工作温度+5 °C 至 +40 °C
工作环境IEC61010，室内，安装类别II，污染等级2
工作海拔最高 2000 米
内部振荡器输出正弦，±1 V，10 MHz
内部振荡器稳定性±1.5 ppm
内部振荡器温度系数0.05 ppm/°C
