750 MHz 任意波形发生器

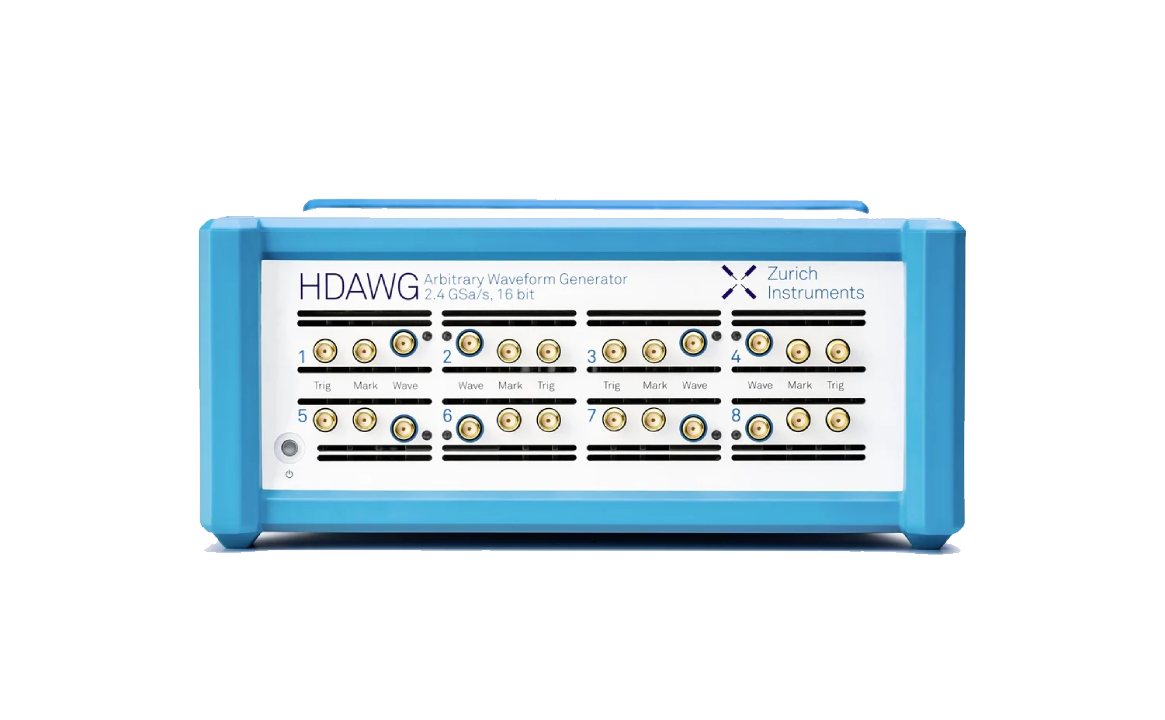

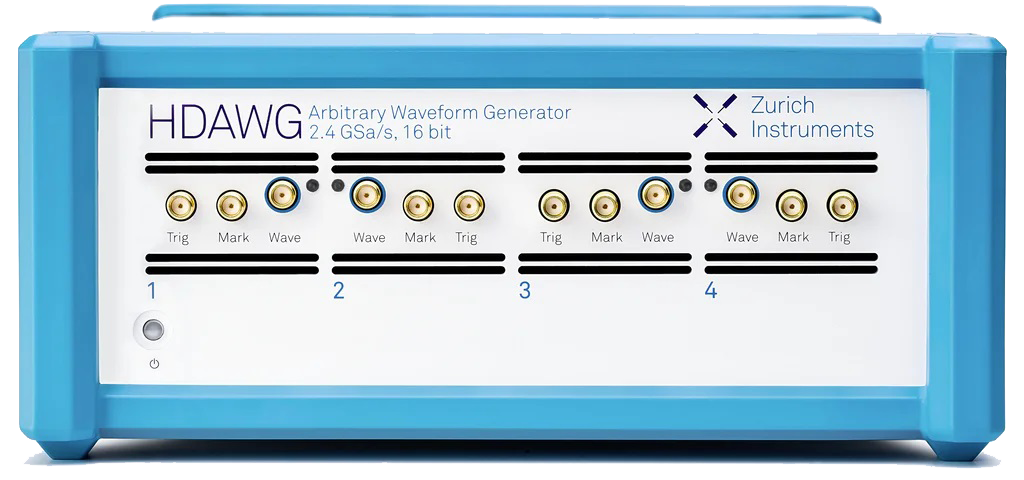

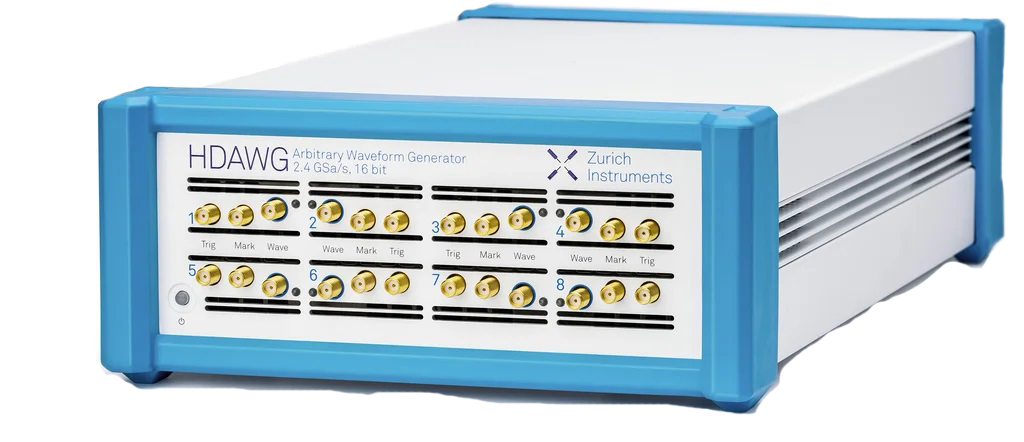

       Zurich Instruments 的多通道任意波形发生器 HDAWG 拥有同类产品中最高的通道密度，其设计旨在实现高级的信号发生功能，带宽高达 750 MHz 。HDAWG 拥有 4 或 8 个直流耦合单端模拟输出通道，输出垂直分辨率为 16 位。每个模拟输出有两个可切换模式，直接模式（最高带宽和超低噪声）和放大模式 (最高输出幅值为 5 Vpp)。至多 18 台 HDAWG 可以通过我们的可编程量子系统控制器 PQSC 实现时间同步。

￥0.00
￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
数量：
(库存99999)
立即购买
加入购物车
商品描述

       Zurich Instruments 的多通道任意波形发生器 HDAWG 拥有同类产品中最高的通道密度，其设计旨在实现高级的信号发生功能，带宽高达 750 MHz 。HDAWG 拥有 4 或 8 个直流耦合单端模拟输出通道，输出垂直分辨率为 16 位。每个模拟输出有两个可切换模式，直接模式（最高带宽和超低噪声）和放大模式 (最高输出幅值为 5 Vpp)。至多 18 台 HDAWG 可以通过我们的可编程量子系统控制器 PQSC 实现时间同步。

主要特点

  1. 2.4 GSa/s，16 位，带宽 750 MHz

  2. 最大输出幅值 5 Vpp

  3. 最多可扩展至 144 个输出通道

  4. 触发输出延迟小于 50 ns

  5. 可实现多频率数字调制

  6. LabOne® AWG 定序器和编译器


任意波形发生器

通道数14 (HDAWG4) 或 8 (HDAWG8)
垂直分辨率16 位
每个通道的波形存储器

64 MSa；

500 MSa（使用 HDAWG-ME 选件）

定序器最大长度8192 条指令
波形粒度16 个样本
最小波形长度32 个样本
定序器时钟频率采样率除以 8
定序器指令（播放）

播放波形（单通道或多通道），

播放波形片段（起始样本索引和分段长度），

播放来自库的波形（DIO 输入状态），中断波形回放

定序器指令（其他）

等待常量、等待触发、设置/获取触发状态、设置/获取 DIO 状态、

整型变量运算（加、减、逻辑运算）、

更改振荡器频率/相位（实时）、更改其他仪器设置（非实时）

定序器控制结构重复（1 到 223-1 或无穷大），条件分支（多分支）


波形信号输出

接口类型SMA
输出阻抗50 Ω
输出耦合DC
输出模式放大输出，直接输出
输出幅度范围（50 Ω）

0.2 Vpp 到 5.0 Vpp（放大）

0.8 Vpp（直接）

输出幅度精度±(1% 幅度设置范围 + 5 mVpp) (放大, 50 Ω)
输出幅度分辨率< 0.1 mV
偏置电压

0.5 × 峰峰值电压, 最大 ±1.25 V (放大, 50 Ω)

0 V (直接)

偏置电压精度±(1% 幅度设置范围 + 5 mV)
相位噪声

< -135 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 10 kHz)

< -148 dBc/Hz (放大, 1 Vpp, 100 MHz, 偏移 1 MHz)

< -135 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 10 kHz)

< -148 dBc/Hz (直接, 0.5 Vpp, 100 MHz, 偏移 1 MHz)

波形输出周期抖动3 ps RMS (方波, 150 MHz)

电压噪声

（> 200 kHz）

35 nV/√Hz (放大, ±2.5 V 范围, 高阻)

12 nV/√Hz (直接, 高阻)

均方根 (RMS) 电压噪声

(积分范围： 100 Hz 到 600 MHz)

320 µVrms (放大, ±2.5 V range,  50 Ω)

100 µVrms (直接,  50 Ω)



时域和频域特性

输出带宽 (-3dB, 校准 sin(x)/x 滚降后)

0 - 300 MHz (放大, ±2.5 V 范围)

0 - 750 MHz (直接)

采样率100 MSa/s 至 2.4 GSa/s
采样率除法器20 to 213
内部采样时钟分辨率7 位
上升时间 (20% 至 80%)

450 ps (0.2 V , 放大, ±0.4 V 范围)

800 ps (1 V, 放大, ±2.5 V 范围)

1100 ps (5 V, 放大, ±2.5 V 范围)

300 ps (0.8 V, 直接)

550 ps (1 V, 放大, ±1.5V 范围)

过冲< 1%
触发输出延迟

< 50 ns (限于成对输出信号 1&2, 2&4, 5&6, 7&8 并使用时序指令 playWaveDigTrigger)

< 180 ns (使用时序指令 waitDigTrigger)

通道间偏移< 200 ps
偏移调节范围10 ns
时偏移节精度

< 10 ps (使用 HDAWG-SKW 选件)

< 0.42 ns or 1 个采样时钟周期 (无 HDAWG-SKW 选件)


标记和其他输出

标记输出1 个/通道, SMA (前面板), 2 标记比特/波形
标记输出阻抗50 Ω
标记输出上升/下降时间300 ps (20/80%)
标记输出周期抖动60 ps 峰峰值 (方波, 100 MHz)
标记输出偏移调节

范围：-23 至 30 ns (最高采样率)

分辨率：~10 ps (最高采样率, 取决于设置)

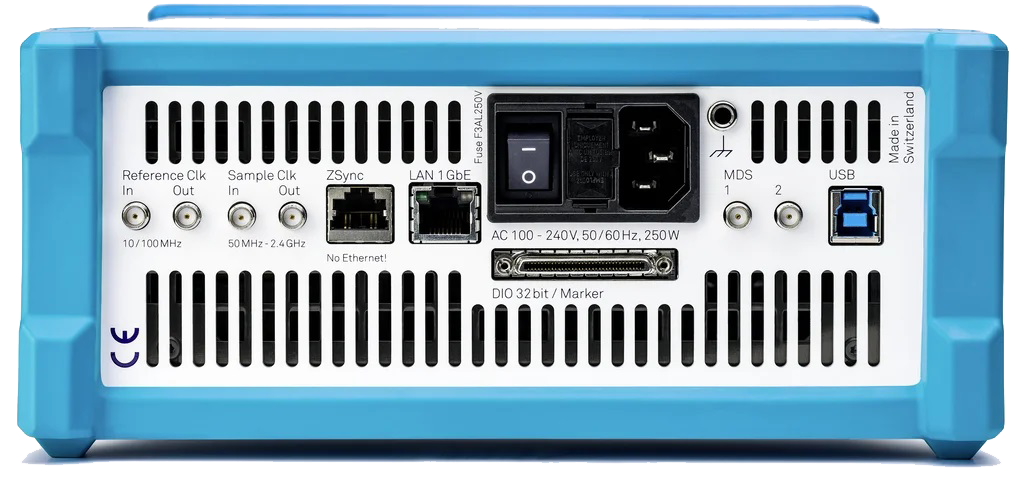

采样时钟输出后面板 SMA
采样时钟输出幅度

0.8 Vpp (2.4 GHz, 50 Ω)

2.0 Vpp (1.0 GHz, 50 Ω)

参考时钟输出后面板 SMA
参考时钟输出阻抗50 Ω, AC 耦合
参考时钟输出幅度1 Vpp (100 MHz, 50 Ω)
参考时钟输出频率

100 MHz (内部参考模式)

10 / 100 MHz (外部参考模式)

参考时钟输出抖动260 fs RMS, 由相位噪声积分导出 (12 kHz 至 200 MHz 频率偏移范围)


输入

触发输入每个通道 1 路输入，前面板配有 SMA 接口
触发输入阻抗50 /1 kΩ
触发输入幅值范围

± 5 V (50 Ω)

± 10 V (1 kΩ)

触发输入阈值范围

 ± 5 V (50 Ω)

± 10 V (1 kΩ)

触发输入阈值分辨率< 0.4 mV
触发输入阈值迟滞> 60 mV
触发输入最小脉冲宽度5 ns
触发输入最高运行频率300 MHz
采样时钟输入后面板 SMA
参考时钟输入后面板 SMA
参考时钟输入阻抗50 Ω, AC 耦合
参考时钟输入频率10 / 100 MHz
参考时钟输入幅度-4 dBm 至 +13 dBm


振荡器和时钟

内部时钟类型TXCO
内部时钟老化±0.8 ppm/年
内部时钟短期稳定度0.0001 ppm (1 s)
内部时钟初始精度±1 ppm
内部时钟温度稳定度±0...3 ppm (–20°C 至 +70°C)
内部时钟相位噪声

-105 dBc/Hz (偏移 100 Hz)

-125 dBc/Hz (偏移 1 kHz)


最大额定值

波形损伤阈值

-1.2 V / +1.2 V (直接)

-6 V / +6 V (放大)

标记损伤阈值-0.7 / +4 V
触发损伤阈值

-11 V / +11 V (1 kΩ 输入阻抗)

-6 V / +6 V (50 Ω 输入阻抗)

参考时钟输入损伤阈值

-4 V / +4 V (DC)

+13.5 dBm (AC, DC 偏置 0 V)

参考时钟输出损伤阈值-4 V / +4 V (DC)
采样时钟输入损伤阈值

-4 V / +4 V (DC)

+13.5 dBm (AC, DC 偏置 0 V)

采样时钟输出损伤阈值-4 V / +4 V (DC)
MDS 输入/输出损伤阈值-0.7 / +4 V
DIO 输入/输出损伤阈值-0.7 / +4 V (默认设置 3.3 V CMOS/TTL)


连接接口和其他

数字输入输出 (DIO)

VHDCI 68 针母头，

32 位, 配置为输入或输出, 3.3 V TTL

主机连接接口

LAN/Ethernet, 1 Gbit/s

USB 3.0, 5 Gbit/s

主机内存要求4 GB+
主机处理器

兼容 SSE2 指令。

如: AMD K8 (Athlon 64, Sempron 64, Turion 64, etc.),

AMD Phenom, Intel Pentium 4, Xeon, Celeron, Celeron D,

Pentium M, Celeron M, Core, Core 2, Core i5, Core i7, Core i3, Atom

操作系统详见 LabOne 兼容性


物理特性

尺寸

43.0 × 23.2 × 10.2 cm

16.9 × 9.2 × 4.0 英寸，适用于 19 英寸机架

重量4.6 kg；10.2 磅
交流电源线100-240 V (±10%)，50/60 Hz
工作温度+5 °C 到 +40 °C
工作环境IEC61010，室内工作，安装类别 II，污染等级 2
工作海拔最高 2000 米
