产品概述

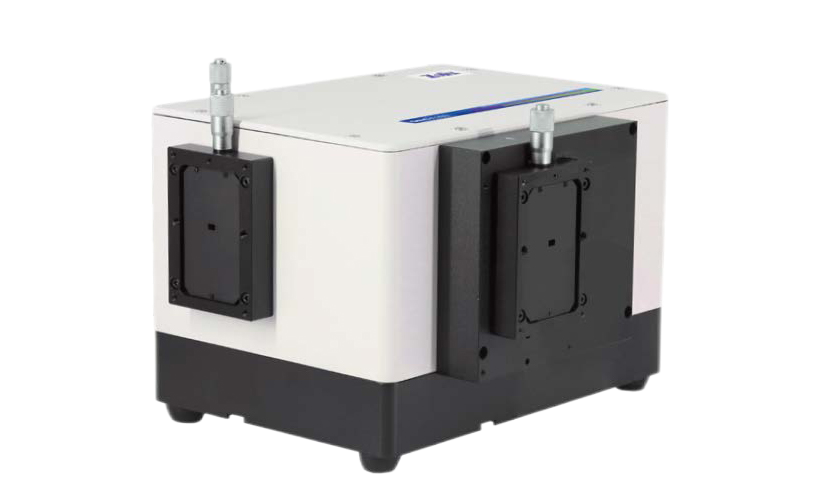

Omni-λ200i系列“影像谱王”光栅单色仪功能及特点
光谱范围广，灵敏度高，测量精度高；
优良的机械和温度稳定性，绝对保证产品的一致性；
预留各种接口，兼容各种光谱设备, 稳定的光学性能，方便集成到系统中;
成本低，操作简单，是OEM应用的理想选择;
采用超环面影像校准设计，光谱影像校正， 多通道光谱研究的*佳解决方案；
出色的杂散光抑制比（5X10-5）；
双光栅塔台设计，覆盖UV-VIS-IR全波段光谱范围，即插即用，只需零级校正，实验操作更加方便；
多种高性能的紫外-可见-红外探测器可选
多种附件可选，包括：滤光片轮、电动狭缝、电动快门、光纤等；
可与光源、探测器自由组合，实现荧光、拉曼、透射/反射、吸收光谱及光源发射光谱测试。
规格参数表（@1200g/mm光栅）
Omni-λ200i系列 |
焦距（mm） | 200 |
相对孔径 | F/3.5 |
光学结构 | C-T |
扫描步距（nm） | 0.01 |
杂散光 | 5X10-5 |
焦平面(mm) | 30 (w)X14 (h) |
光轴高度（mm） | 146 |
光栅规格mm | 50X50 |
光栅台 | 双光栅 |
狭缝规格 | 缝宽0.01-3mm连续手动可调，可选配自动狭缝。缝高：2、4、14mm可选 |
外形尺寸（mm） | 300X216X213 |
重量（Kg） | 14 |
功耗 | 峰值100W@24V |
通讯接口 | 标配USB2.0 |
规格参数表@不同光栅
光栅（g/mm） | 2400 | 1800 | 1200 | 600 | 300 | 150 | 75 |
倒线色散(nm/mm)@435.83nm | 1.4 | 2.16 | 3.58 | 7.68 | 15.76 | 31.89 | 64.09 |
机械扫描范围（nm） | 0-600 | 0-800 | 0-1200 | 0-2400 | 0-4800 | 0-9600 | 0-19200 |
扫描步距（nm） | 0.005 | 0.007 | 0.01 | 0.02 | 0.04 | 0.08 | 0.16 |
光谱分辨率（nm）@PMT | 0.08 | 0.1 | 0.15 | 0.3 | 0.6 | 1.2 | 2.4 |
光谱分辨率（nm）@CCD（15um） | 0.106 | 0.163 | 0.27 | 0.58 | 1.19 | 2.41 | 4.84 |
CCD单次摄谱范围（nm） @30mmCCD | 42 | 64.8 | 107.4 | 230.4 | 472.8 | 956.7 | 1922.7 |
波长准确度（nm） | ±0.1 | ±0.14 | ±0.2 | ±0.4 | ±0.8 | ±1.6 | ±3.2 |
波长重复性（nm） | 0.05 | 0.07 | 0.1 | 0.2 | 0.4 | 0.8 | 1.6 |
注1：分辨率的测试条件为中心波长435.83nm；
注2：200i光谱仪，只有侧入口，且CCD只能配置侧出口;
注3：CCD单次摄谱范围、倒线色散为中心波长为435.83nm下的典型值，随着中心波长增加，摄谱 范围变窄；
注4：随着中心波长的增大，倒线色散数值减小；随着中心波长的减小，倒线色散数值增大。
Omni-λ200i系列“影像谱王”光栅单色仪典型型号表
型号 | 描述 |
Omni-λ2002i | 200mm焦距影像校正光谱仪 侧入口、CCD侧出口、可同时安装两块光栅 |
Omni-λ2003i | 200mm焦距影像校正光谱仪 侧入口、狭缝直出口、CCD侧出口、可同时安装两块光栅 |
Omni-λ2005i | 200mm焦距影像校正光谱仪 侧入口、狭缝直出口、可同时安装两块光栅 |
Omni-λ2007i | 200mm焦距影像校正光谱仪 侧入口、狭缝双出口、可同时安装两块光栅 |
Omni-λ2015i | 200mm焦距影像校正光谱仪 侧入口、狭缝直出口、可同时安装两块光栅，红外镀膜 |
Omni-λ2017i | 200mm焦距影像校正光谱仪 侧入口、狭缝双出口、可同时安装两块光栅，红外镀膜 |
Omni-λ2045i | 200mm焦距影像校正光谱仪 侧入口、狭缝直出口、可同时安装两块光栅，紫外增强镀膜 |
Omni-λ2047i | 200mm焦距影像校正光谱仪 |
侧入口、狭缝双出口、可同时安装两块光栅，紫外增强镀膜
注1：本型号系列，为手动狭缝（电动狭缝需要额外选择）；
注2：本型号系列，需要额外选配光栅，*多可配置2块光栅；
注3：本型号系列，不包含CCD接口法兰、滤光片轮、快门，这些附件需要额外选择；
注4：更多配置型号，请咨询本公司相关销售。

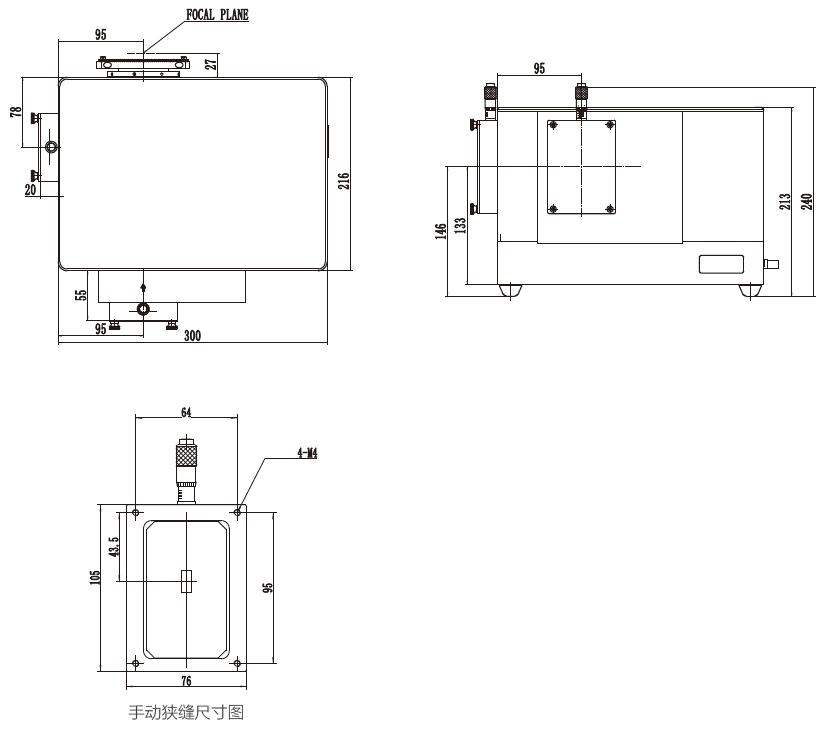

典型光谱仪Omni-λ2003i外形尺寸图：

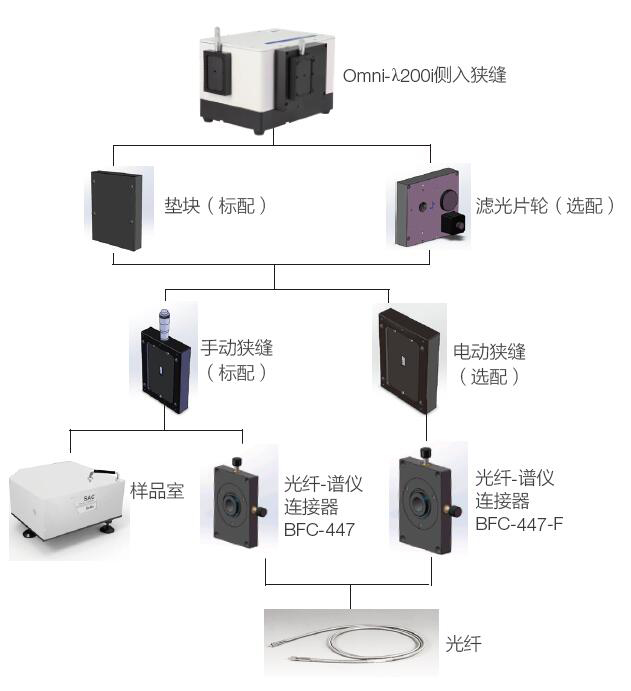

Omni-λ200i入口

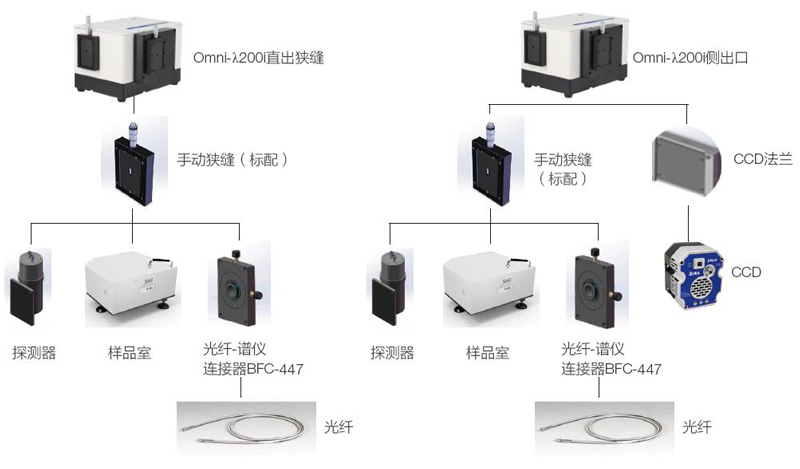

Omni-λ200i出口
光栅规格型号表5：光栅（本系列适用于Omni-λ200i系列光谱仪）
注：凡蓝色的标注的均为常备库存光栅，建议优先选择
型号 | 使用范围（nm） | 光栅刻线（g/mm） | 闪耀波长（nm） | 规格尺寸（mm） |
9-240-240-NP | 190-600 | 2400 | 240 | 50X50 |
9-180-400-NP | 300-800 | 1800 | 400 | 50X50 |
9-120-300-NP | 200-600 | 1200 | 300 | 50X50 |
9-120-500-NP | 350-1100 | 1200 | 500 | 50X50 |
9-060-300-NP | 200-600 | 600 | 300 | 50X50 |
9-060-500-NP | 330-1000 | 600 | 500 | 50X50 |
9-060-750-NP | 500-1500 | 600 | 750 | 50X50 |
9-060-1200-NP | 800-2400 | 600 | 1200 | 50X50 |
9-030-300-NP | 200-600 | 300 | 300 | 50X50 |
9-030-500-NP | 300-1000 | 300 | 500 | 50X50 |
9-030-1000-NP | 600-2000 | 300 | 1000 | 50X50 |
9-030-2000-NP | 1400-4000 | 300 | 2000 | 50X50 |
9-030-3000-NP | 2000-4800 | 300 | 3000 | 50X50 |
9-015-500-NP | 330-1100 | 150 | 500 | 50X50 |
9-015-800-NP | 400-1600 | 150 | 800 | 50X50 |
9-015-1000-NP | 600-2000 | 150 | 1000 | 50X50 |
9-015-1250-NP | 800-2500 | 150 | 1250 | 50X50 |
9-015-2000-NP | 1100-4000 | 150 | 2000 | 50X50 |
9-015-3000-NP | 2200-6000 | 150 | 3000 | 50X50 |
9-015-4000-NP | 2500-8000 | 150 | 4000 | 50X50 |
光栅规格型号表6：经济型光栅（本系列适用于Omni-λ200i系列光谱仪）
注：凡蓝色的标注的均为常备库存光栅，建议优先选择
型号 | 使用范围（nm） | 光栅刻线（g/mm） | 闪耀波长（nm） | 规格尺寸（mm） |
9-120-300 | 200-600 | 1200 | 300 | 50X50 |
9-120-500 | 350-1100 | 1200 | 500 | 50X50 |
9-060-300 | 200-600 | 600 | 300 | 50X50 |
9-060-500 | 330-1000 | 600 | 500 | 50X50 |
9-060-750 | 500-1500 | 600 | 750 | 50X50 |
9-060-1250 | 800-2400 | 600 | 1250 | 50X50 |
9-030-500 | 330-1000 | 300 | 500 | 50X50 |
9-030-750 | 450-1500 | 300 | 750 | 50X50 |
9-030-1250 | 850-2500 | 300 | 1250 | 50X50 |
9-015-500 | 330-1100 | 150 | 500 | 50X50 |
9-015-1000 | 600-2000 | 150 | 1000 | 50X50 |

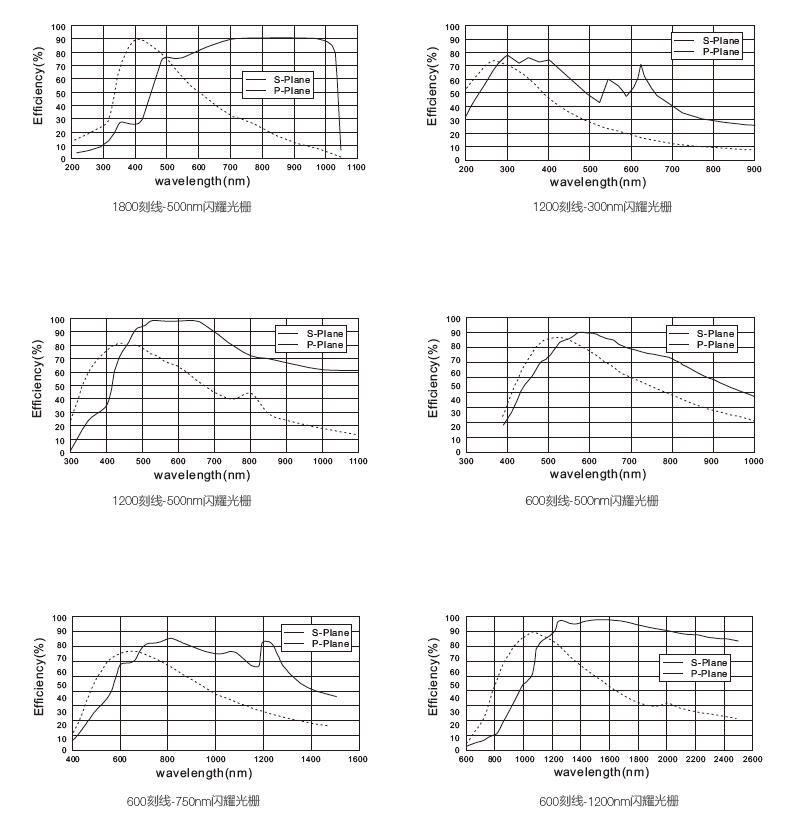

典型光栅效率曲线
