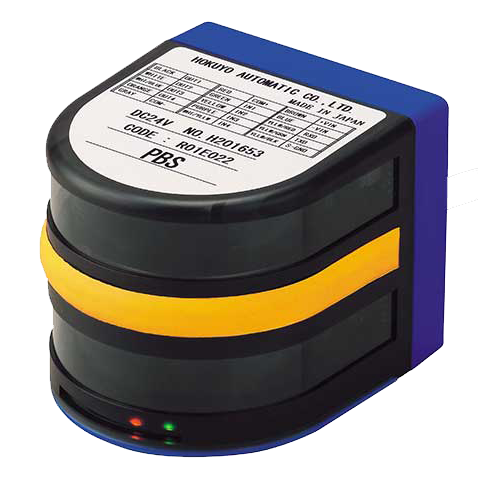

障碍物检测传感器  PBS-03JN
  HOKUYO公司PBS-03JN 2D 产品为红外线LED 照明，距离测量型障碍检测传感器，监测区域设置方便，比反射型光电传感器性能可靠，180°测量范围，DC24V 输入。适用于无人搬运车，移载车，行人与掉落物的检测，防止意外发生。扫描区域可设定并有三段输出（警报，减速，急停）。
PBS-03JN
产品型号：


产品名称                  障碍物检测传感器


型 号                        PBS-03JN


电源电压                  24VDC(工作范围18~30VDC,波纹10%以内）


电源电流                  250mA或以下（停止时100mA或以下）


激光光源                  激光二级管波长905nm，激光安全等级1级


测距范围                  白色肯特纸，300×300mm（与传感器投影、接收面平行放置）；​

                               垂直方向0.2~3m,宽带2m(原点为扫描中心位置)，但在扫描角180度内


磁 滞                       它规定了每个区域设置时的宽度（固定10%）

                               检测距离的10%（不得到60毫米或更少）
​                               检测距离的5%（不得到30毫米或更少）


输出(注)                   光电耦合器/集电极开路输出(30VDC 50mA Max.)

                               输出1：区域内检测到时关闭
                               输出2 : 在区域内检测到时关闭
                               输出3：在区域内检测到时关闭（同步类型除外）
                               故障输出：在正常运行时打开(注)输出1至3显示它在执行此输出时检测对象的状态


响应时间                  正常工作模式 : 180ms或更少（扫描时间100ms/1转）

                                 低速扫描模式：200ms或更少（扫描时间110ms/1转）
                               扫描操作模式：上述时间+每次扫描时间
                               注）当区域转换时，会再延迟1个扫描时间


开始时间                  在接通电源或停止LED发射后1秒内


指示灯                     电源灯（绿色）：故障时闪烁 ；

                               输出1灯（橙色）：区域内检测到时亮起 ；

                               输出2灯（橙色）：区域内检测到时亮起 ；

                               输出3灯（橙色）：区域内检测到时亮起


连接方法                 1m长导线


生命周期                  正常温度下5年（电机寿命）


检测区域设置           输出1的设置：对于带有7点指针的光轴方向，可以从0到10m自由设置(注)

                               输出2的设置：对渐进方向的线性设置 对光轴方向的扇形设置 对输出1指针的百分比设置
                               输出3的设置：与输出2相同


测距精度                 0.1-10m: ±30mm ；10-30m: ±50mm







规格参数









重 量                       500g


材 质                       前壳：聚碳酸酯，后壳：ABS


产品尺寸


使用环境参数

光照环境                  卤素灯/汞灯：10000lux或以下；荧光灯：6000lux（最大照度）

                                注）在接受强光如太阳光等时可能会出现故障


环境温度                  -10~50℃，85%RH或更低（不凝结和结冰）


抗震性                     10到55Hz，双倍振幅1.5mm，在X、Y和Z方向每2小时一次


抗冲击性                  490m/s^2(50G) 在X、Y和Z方向各10次


防护等级                  IP64
