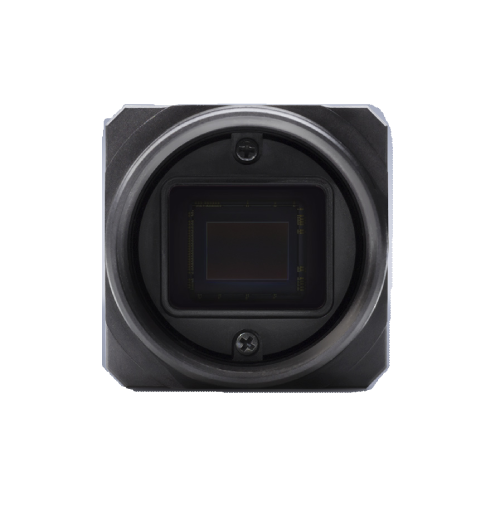

首页 ∷ 产品中心 ∷ 视觉类传感器 ∷ 工业相机 ∷ TRI200S

传感器特性


名称                                    Sony IMX183 CMOS


快门                                    Rolling with global reset


靶面尺寸                           15.86 mm (Type 1″)


分辨率                                    5472 x 3648 px, 20 MP


像元尺寸                            2.40 µm (H) x 2.40 µm (V)


帧率*                                    5.6 FPS (6 FPS) @ 20 MP





物理特性


尺寸                                    29 x 29 x 45 mm


镜头接口                            C-Mount


重量                                    67 g



接口和电源信息


数据接口                                    1000BASE-T GigE M12, PoE



数字I/O                                    8 pin M8 connector


路光耦隔离I/O                            1 input, 1 output


路双向可配置非隔离I/O    2 bi-directional


功率要求                                    PoE (IEEE 802.3af), or 12-24 VDC external


功耗                                            3.5W via PoE, 3W when powered externally





成像特性


缓存容量                            128 MB


图像处理                            增益、伽玛、黑电平、白平衡、LUT、CCM、像素校正、色调、

                                      饱和度、色彩空间转换


数据格式                            Mono8/10/12/16, Bayer8/10/12/16, RGB8, YUV422, YUV411


图像模式                            水平和垂直分选，分割，ROI，水平和垂直翻转


ADC                                   12 bit


增益范围                            0 dB to 48dB analog and digital


曝光时间范围                    359 μs to 10 s





相机功能


用户组                            1个默认用户组和2个自定义用户组


系统文件大小                  16MB


数据块                            时间戳、帧计数器、X/Y偏移、宽度/高度、曝光时间、增益、黑电平、

                                      行状态、序列器设置


事件数据                        采集开始/结束、曝光开始/结束、线上升/下降、错误


计数器和定时器               2个计数器和2个定时器


序列器                            曝光时间、增益


同步                               软件触发、硬件触发、PTP（IEEE 1588）





标准和认证


兼容                                    GigE Vision v2.0


认证                                    CE, FCC, RoHS, REACH, WEEE


存储温度                           -30 to 60°C


工作温度                           -20 to 55°C


湿度                                    Operating: 20% ~ 80%, relative, non-condensing


冲击和振动标准       DIN EN 60068-2-27, DIN EN 60068-2-64


保修                                    3 year
