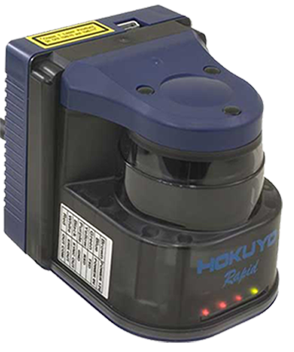

扫描式激光测距仪UBG-04LX-F01
           UBG-04LX-F01是一款用于区域扫描的激光传感器。该传感器的光源是波长为785nm的红外激光器，安全等级为1级。扫描区域为240º半圆，最大半径为4000mm。俯仰角为0.36º，传感器输出每一个点的测量距离（682步）。激光束直径在2000mm时小于20mm，在4000mm时最大发散度为40mm。距离测量的原理是基于相位差的计算，因此有可能获得稳定的测量，并将物体的颜色和反射率的影响降到最低。
UBG-04LX-F01​
产品型号：




产品名称               扫描式激光测距仪


型号                      UBG-04LX-F01


电源电压               12V DC ±10%


电源电流               370mA或更少（急速电流700mA）


激光光源               半导体激光二极管（λ=785nm），激光安全等级1级（FDA）


激光功率               小于0.67mW（旋转式扫描器满足1级）


测距范围               60～4,095mm 方形肯特板80mm


测距精度               参考产品所附的数据表（标称范围0.06～1m：±10mm，1～4m：距离的1%）


测量精度               1mm


角度分辨率            0.36°(360°/1024 steps)


扫描周期               28ms/圈


噪音                      小于25dB


扫描范围               240°



绝缘电阻              10MΩ for DC 500Vmegger


规格参数





产品尺寸


长宽高                   60×60×75mm


重量                      约185g（260g，带1米电缆）


材质                     前面的箱子：聚碳酸酯，背面：PBT






环境光照               10000Lx或以下


环境温度湿度        - 10 to +50ºC，85%或以下(无冷凝，无结冰)


存放温度             -25 to +75ºC


防护等级               IP40


抗振性                  双倍振幅1.5mm 10 to 55Hz，X、Y、Z方向各2小时

                            98m/s2 55Hz to 150Hz，2分钟扫频，X、Y、Z方向各1小时


抗冲击性               196m/s2，X、Y、Z方向各10次




使用环境参数




通信接口及协议


通信接口               RS-232C (19.2, 57.6, 115.2,500,750kbps);USB 2.0 (全速);OUTPUT2 (同步, 故障)


接口协议               SCIP2.0
