扫描式激光测距仪

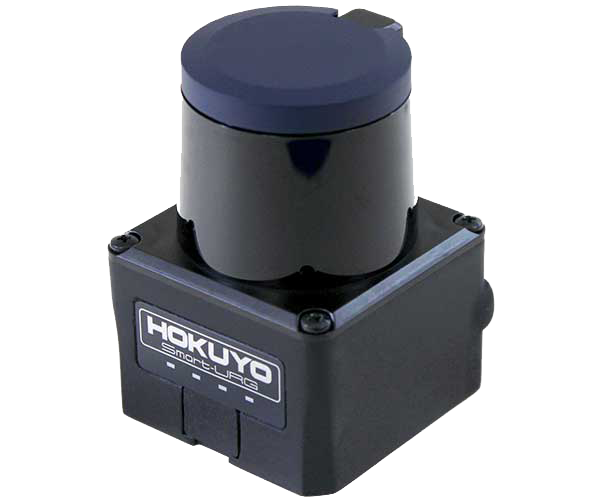

Smart-URG mini UST-20LX

         该传感器使用激光源扫描270°视场。范围内物体的位置是通过步进角度和距离计算出来的。传感器通过通信渠道输出这些数据。
UST-20LX
产品型号：


产品名称                  扫描式激光测距仪


型号                         UST-20LX


电源电压                  12V/24V DC(操作范围10至30V，纹波在10%以内)


电源电流                  150mA或更少（当使用DC24V时）（在启动期间，450mA是必要的）


激光光源                  激光二级管波长905nm，激光安全等级1级   (IEC60825-1:2007)


测距范围                  0.06米至20米（白色肯特片）； 0.06米至8米（漫反射率10%） ；最大探测距离：60米


测距精度                  ±40mm


重复精度                  σ< 30mm


角度分辨率               0.25°


扫描周期                  25ms/圈（电机转速2400rpm）


启动时间                  10秒内（如果在启动过程中检测到故障，则启动时间不同）


输入                         IP复位输入，光电耦合器输入（接通时电流为4mA）


输出                         同步输出，光电耦合器集电极开路输出 30VDC 50mA MAX


LED显示                    电源LED显示（蓝色）；在启动和故障状态下闪烁


噪音                         小于25dB


扫描范围                   270°



规格参数


产品尺寸


长宽高                    50×50×70mm（仅传感器）


重量                       130克（不包括电缆）


材料                        前壳：聚碳酸酯，后壳：铝合金


周边强度                   小于80,000lx 注：避免阳光直射或其他照明源，因为它可能导致传感器故障


环境温度湿度           -10°C至+50°C，低于85%RH（无露水、霜冻）


储存温度和湿度      -30°C至+70°C，低于85%RH（无露水、霜冻）


防护等级                  IP65


抗振性                     10到55Hz 双倍振幅1.5mm，在X、Y和Z方向各持续2小时

                                                                                           55到200Hz 98m/s2扫频，在X、Y和Z方向各持续1小时


抗振性（操作）        55至150Hz 19.6m/s2，在X、Y和Z方向各扫2分钟，扫30分钟


抗冲击                     196m/s2（20G）X、Y、Z方向10次


使用环境参数




通信接口及协议


通信接口                 以太网100BASE-TX


接口协议                 SCIP2.0
