扫描激光测距仪
  该传感器使用激光源扫描270°视场。范围内物体的位置是通过步进角度和距离计算出来的。传感器通过通信渠道输出这些数据。该传感器支持多回波数据输出。

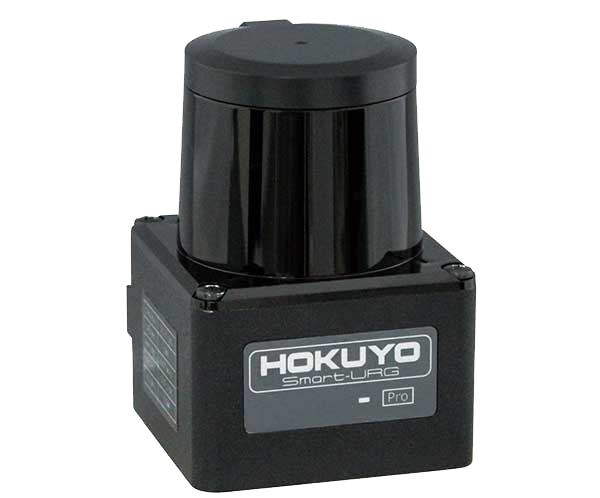

UST-30LX
产品型号：


规格参数


产品名称                  扫描式激光测距仪


型号                        UST-30LX


电源电压                  12VDC/24VDC（操作范围10至30V，纹波在10%以内）


电源电流                  150mA或更少（当使用DC24V时）（在启动期间，450mA是必要的。）


激光光源                  半导体激光器（905纳米）激光安全等级1（IEC60825-1:2014）


功率消耗                  小于3.6W(稳定状态)


加热器功率消耗        48W或更少


测距范围                  0.05m至30m (白色肯特片)                                                                                                                                    0.05m至12m (漫反射10%)

                               最大探测距离：60m

                               最小探测尺寸：180mm(10m)、350mm(20m)、520mm(30m)

准确度                    ±40mm


重复精度                 σ< 20mm


角度分辨率              0.25°


扫描速度                  25毫秒（电机速度2400rpm）


启动时间                  10秒内（如果在启动过程中检测到故障，则启动时间不同）


扫描范围                  270°


输出                         故障输出，同步输出，光电耦合器集电极开路输出   MAX DC 30V 50mA


输入                        3 输入：同步输入，IP复位输入，重启输入

           （光电耦合器输入，阳极公用，输入电流2mA）


LED显示                  电源LED显示（蓝色）；在启动和故障状态下会闪烁


绝缘电阻                  10MΩ

​










产品尺寸


长宽高                        50×50×70mm（仅传感器）


重量                           130克（不包括电缆）


材料                            前壳：聚碳酸酯，后壳：铝合金





环境光照                    小于100,000lx  （注：避免阳光直射或其他照明源，因为它可能导致传感器故障）


环境温度湿度             -10 to +50°C ，85%或以下(无冷凝，无结冰)


保存温度                    -30 to +70°C，85%或以下(无冷凝，无结冰)


防护等级                    IP67


抗震性                       10到55Hz双振幅1.5mm，在X、Y和Z方向各持续2小时

                                  55到200Hz 98m/s2扫频，在X、Y和Z方向各持续1小时


冲击性                       196m/s2 (20G) X、Y和Z方向各10次


使用环境参数





通信接口及协议


通信接口                        以太网100BASE-TX


RoHS                            (EU)2015/863
