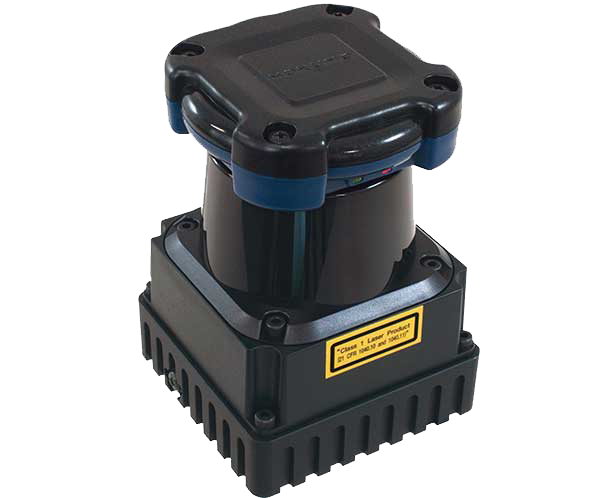

扫描式激光测距仪UTM-30LX-EW
  UTM-30LX-EW使用激光源（λ=905nm）来扫描一个270º的圆形区域。它测量其范围内物体的每一个角步的距离。测量数据和它的角步通过一个通信通道传输。激光安全等级为1级。
UTM-30LX-EW
产品型号：


产品名称          扫描式激光测距仪


型号                 UTM-30LX-EW


电源供电          12V DC ±10%


激光光源          激光二级管波长905nm，激光安全等级1级


测距范围          保证范围：0.1 ~ 30m (白色肯特片)

                        最大范围：0.1 ~ 60m ；  10m处的最小检测宽度：130mm (随距离而变化)


测距精度          0.1~ 10m : ±30mm, 10 ~30m : ±50mm (白色肯特纸)

                       3000lx以下 : 白色肯特纸: ±30mm(0.1m to 10m)
                                 100000lx以下 : 白色肯特纸: ±50mm(0.1m to 10m)


重复精度          1mm


测量分辨率       0.1 ~ 10m : σ <10mm, 10~ 30m : σ <30mm（白色肯特板）

                        3000lx以下 : σ = 10mm (白色肯特板至10m)
                        100000lx以下 : σ = 30mm(白色肯特板至10m)


角度分辨率       0.25° (360°/1440）


扫描周期           25ms/圈（电机转速2400rpm）


输出                 同步输出1点


LED显示           绿色：电源；红色：正常操作（连续），故障（闪烁）


噪音                 小于25dB


扫描范围          270°


绝缘电阻          10MΩDC500V Megger

规格参数


产品尺寸


长宽高              62mm×62mm×87.5mm


重量                  210g，不包含线缆


材质                  聚碳酸酯



环境光照          100000Lux或以下


环境温度湿度    -10ºC~ ＋50ºC，85%或以下(无冷凝，无结冰)


存放温度           -25~75ºC


防护等级           光学元件：IP67（以太网连接器除外）


环境影响           在雨、雪和阳光直射的情况下，测量距离会比实际距离短


抗振性             10 ~ 55Hz 双倍振幅1.5mm在每个X、Y、Z轴上持续2小时

                        55 ~ 200Hz98m/s2扫频在每个X、Y、Z轴上持续2分钟，持续1小时


抗冲击性          196m/s2在X、Y、Z轴各10次


使用环境参数


通信接口及协议


通信接口           以太网100BASE-TX(自动协商)


接口协议           SCIP2.0
