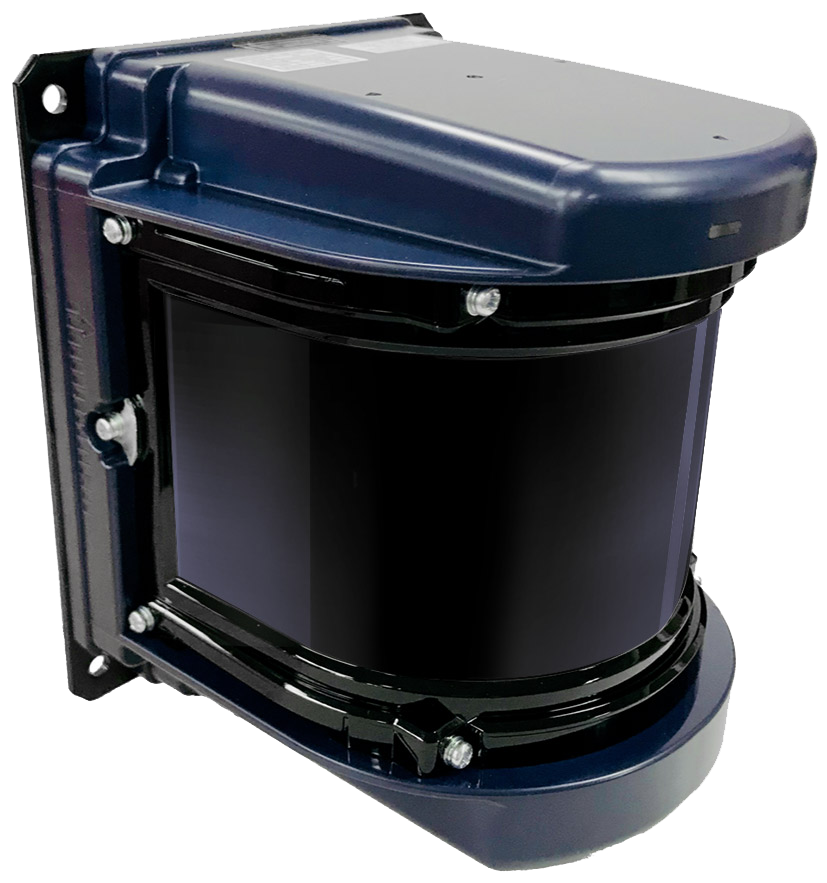

激光测距仪UXM-30LAH-EWA
          UXM-30LAH-EWA是一种通过激光束（λ=905nm）扫描半圆形领域的传感器，然后通过测量与物体的距离和它的步距角来计算坐标。激光的安全性为1级。通过使用电机的旋转与外部的参考信号同步的功能，减轻了该传感器多个单元之间干扰的影响。
产品型号：
UXM-30LAH-EWA

规格参数


产品名称            激光测距仪


型号                   UXM-30LAH-EWA


电源电压            10 to 30VDC


电源电流            稳态电流：12 VDC时为600 mA或更少，24 VDC时为300 mA或更少

                          启动电流：12 VDC时为1.5 A或更少，24 VD时为0.75 A或更少
                          使用中的加热器（0℃或以下）：12 VDC时为1.25 A或更少，24 VDC时为1.25 A或更少


激光光源            激光二级管波长905nm，激光安全等级1级


电力消耗            7.2瓦或更少（在稳定状态下）

                          使用中的加热器（0°C或以下）：在12VDC下15瓦或更少，在24VDC下30瓦或更少


测距范围            检测的保证值：0.1 to 30m（反射率为10%，黑纸，500mm×500mm）

                          0.1 to 80m（反射率为90%，白色肯特纸，1,000mm×1,500mm）
                          最大检测距离：120m
                          最小检测对象：33mm（5m），65mm（10m），200mm（30m）


测距精度           10%反射率，黑纸： 0.1 to 15m：±30mm，15 to 30m：±50mm

                                                        0.1 to 30m：±50mm、 环境照度：3,000 lux 或更少
                                                        0.1 to 20m:±50 mm、环境照度: 100,000 lux 或更少
                                    90%的反射率，白色肯特纸，0.1 to 30m：±30mm
                                                                               0.1 to 30m：±50mm、环境照度：3,000 lux或更低
                                                                               0.1 to 30m: ±50mm、环境照度: 100,000 lux或更低


测量分辨率         单位为1mm


重复精度            10%反射率，黑纸，0.1 to 15m：σ<10mm，15至30m：σ<15mm

                                                        0.1 to 30m：σ<20mm 环境照度。3,000 lux或以下
                                                        0.1 to 20m：σ < 30 mm 环境照度：100,000 lux或以下
                          90%反射率，白色肯特纸，0.1至30米：σ < 10 mm
                                                        0.1 to 30m：σ < 15 mm 环境照度：3,000 lux或以下
                                                        0.1 to 30m：σ < 30 mm 环境照度：100,000 lux或以下


角度分辨率         0.125°


扫描周期            50ms/圈


噪音                   小于25dB


扫描范围            190°


输出                   输出3点：同步主输出，同步输出，故障输出


输入                   输入1点:同步输入


启动时间            电源打开后30秒内开始运行


指示灯                电源和操作的指示灯(绿色)通信测量的指示灯(橙色)关于指示灯的操作，请参阅第7.2条


绝缘电阻            10 MΩ


产品尺寸


长宽高              124 mm × 126 mm × 150 mm (不包括连接器）


重量                  1200 g


材料                  表壳的正面，光学窗口：聚碳酸酯；箱子的背面：铝合金


使用环境参数


环境光照           100000Lux或以下


环境温度湿度     -10 to +50°C 85%RH（无凝露，无霜冻）


存放温度           -30 to +50°C 85%RH （无凝露，无霜冻）


防护等级           IP67


抗震性              10 to 55Hz，复数振幅：在X、Y、Z方向1.5mm，每2小时

                         55 to 200Hz,19.6m/s扫频：在X、Y、Z方向2分钟，每1小时


冲击性              196m/s在X、Y、Z方向，各10次




通信接口           以太网100BASE-TX（自动协商）


接口协议           SCIP2.0
