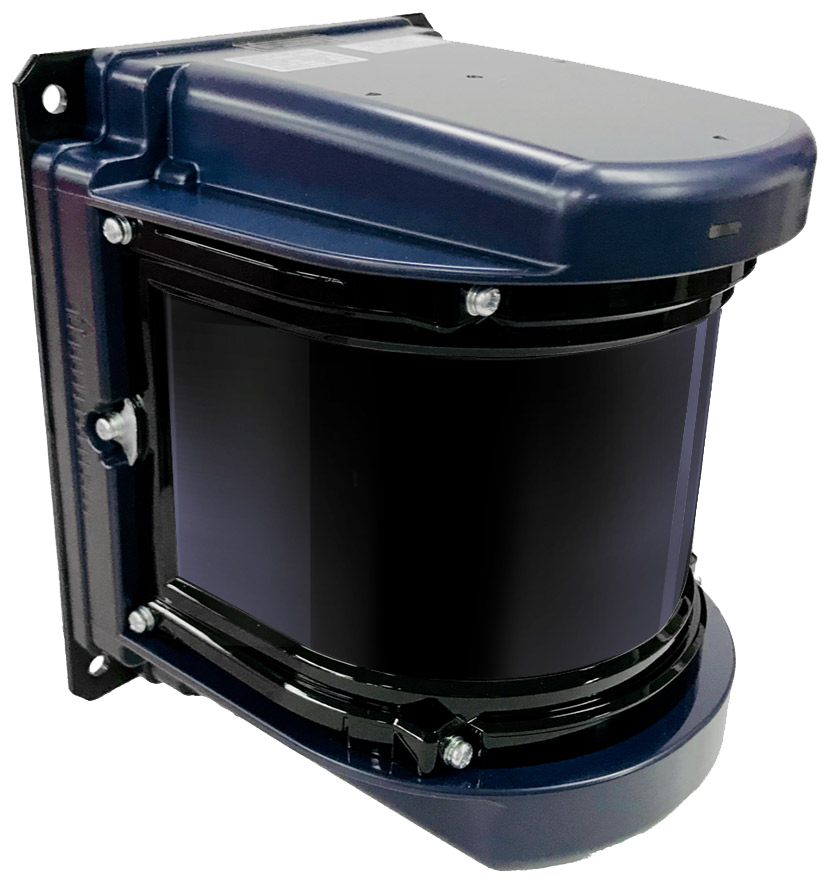

激光测距仪UXM-30LXH-EWA
  操作原理：UXM-30LXH-EWA是一个通过激光束（λ=905nm）扫描半圆形领域的传感器，然后通过测量与物体的距离和它的步距角来计算坐标。激光的安全性为1级。通过使用电机的旋转与外部的参考信号同步的功能，减轻了该传感器多个单元之间干扰的影响。
UXM-30LXH-EWA
产品型号：




规格参数


产品名称            激光测距仪


型号                   UXM-30LXH-EWA


电源电压            10~30V DC


电源电流            稳态电流：12 VDC时为600 mA或更少，24 VDC时为300 mA或更少

                          启动电流：12 VDC时为1.5 A或更少，24 VD时为0.75 A或更少
                          使用中的加热器（0℃或以下）：12 VDC时为1.25 A或更少，24 VDC时为1.25 A或更少


激光光源            激光二级管波长905nm，激光安全等级1级


电力消耗            7.2瓦或更少（在稳定状态下）

                         使用中的加热器（0°C或以下）：在12VDC下15瓦或更少，在24VDC下30瓦或更少


测距范围            检测的保证值：0.1到30m（反射率为10%，黑纸，500mm×500mm）

                          0.1到80m（反射率为90%，白色肯特纸，1,000mm×1,500mm）
                          最大检测距离：120米最小检测对象：33mm（5m），65mm（10m），200mm（30m）


测距精度           10%反射率，黑纸，0.1 to 15m：±30mm，   15 to 30m：±50mm

                                                       0.1 to 30m：±50mm  环境照度:3,000lux或更少
                                                       0.1 to 20m：±50mm  环境照度:100,000lux或更少
                         90%反射率，白色肯特纸，0.1到30m：±30mm
                                                       0.1 to 30m：±50mm  环境照度:3,000lux或更少
                                                       0.1 to 30m：±50mm  环境照度:100,000lux或更少


测量分辨率        单位为1mm


重复精度           10%反射率，黑纸，0.1 to 15m：σ<10mm，15至30m：σ<15mm

                                                       0.1 to 30m：σ<20mm  环境照度:3,000 lux或更低
                                                       0.1 to 20m：σ < 30 mm  环境照度:100,000 lux或更低
                         90%反射率，白色肯特纸，0.1至30m：σ < 10 mm
                                                       0.1 to 30m：σ < 15 mm  环境照度:3,000 lux或更低
                                                       0.1 to 30m：σ < 30 mm  环境照度:100,000 lux或更低


角度分辨率        0.125°


扫描周期            50ms (电机的转速：1200rpm)


噪音                  小于25dB


扫描范围           190°


输出                   输出3点：同步主输出，同步输出，故障输出


输入                   输入1点：同步输入


启动时间            电源打开后30秒内开始运行


指示灯               电源和操作的指示灯（绿色），通信测量的指示灯（橙色）


绝缘电阻            10 MΩ







产品尺寸


长宽高               124 mm × 126 mm × 150 mm（不包括连接器）


重量                  1200g


材料                  表壳的正面，光学窗口:聚碳酸酯，箱子的背面:铝合金






使用环境参数


环境光照        100000Lux或以下


环境温度湿度 -10 to +50°C ，85%RH(无冷凝，无结冰)


保存温度       -30 to +50°C， 85%RH(无冷凝，无结冰)


防护等级         IP67


环境影响         雨、雪和阳光的影响，探测距离变短


抗震性            10至55Hz，复数振幅：在X、Y、Z方向1.5mm，每2小时

                      55至200Hz19.6m/s扫频：在X、Y、Z方向2分钟，每1小时


抗冲击性        196m/s，在X、Y、Z方向，各10次






通信接口           以太网100BASE-TX（自动协商）


接口协议           SCIP2.0


通信接口及协议
