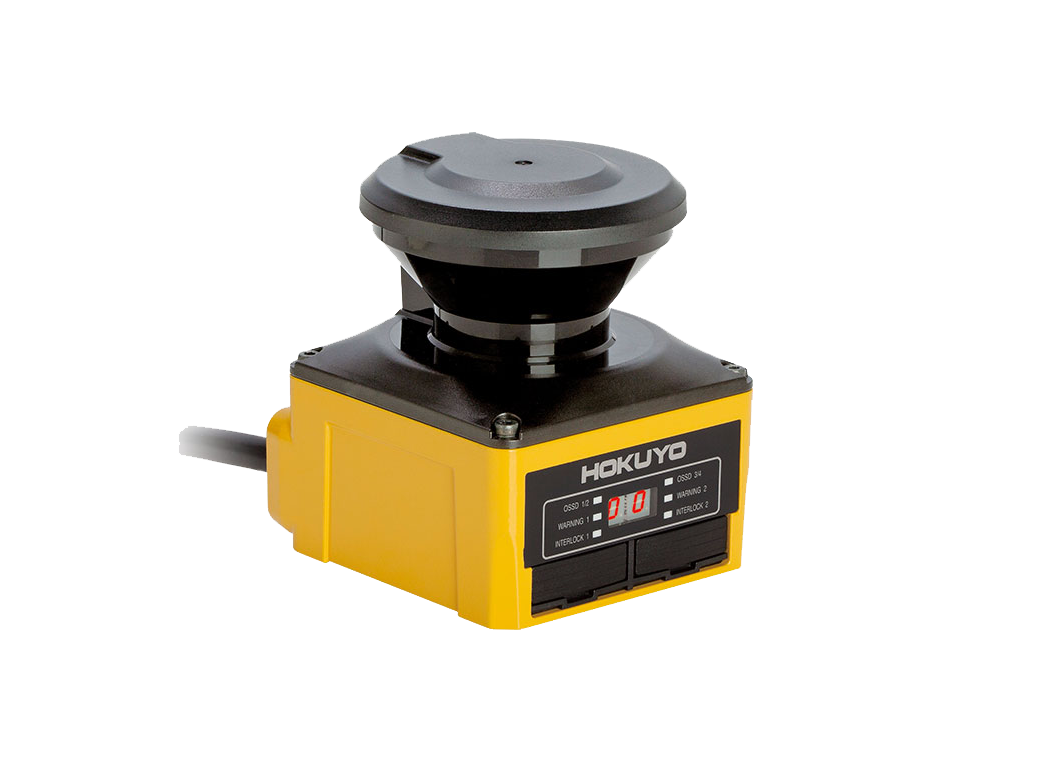

安全激光雷达UAM-05LP-T301

       UAM发射脉冲激光束，在配置的保护区域内的旋转镜上进行反射。当发射的激光束从一个物体上反射回来时，其距离就会被测量出来。

￥0.00
￥13000.00
￥13000.00
￥13000.00
￥13000.00
重量：0.00KG
数量：
(库存99998)
立即购买
加入购物车
商品描述

       UAM发射脉冲激光束，在配置的保护区域内的旋转镜上进行反射。当发射的激光束从一个物体上反射回来时，其距离就会被测量出来。

规格参数

保护范围最大：5m
警告范围最大：20米（非安全）
距离公差+100mm
探测能力从黑色反射板（1.8％）到复古反射板
探测范围270°
最小可探测宽度

φ30mm（Max : 1.8m)

φ50mm（Max : 3.0m)

φ70mm（Max : 5.0m)

扫描频率

30ms（转速2000rpm）


面积图案安全型最多32个图案，非安全型最多64个图案
响应时间关60ms～510ms;开270ms～510ms
元素脉冲激光二极管
波长905nm
安全等级 激光1级
类型 类型3（IEC 61496-1，IEC 61496-3）
功能安全SIL 2 (Type B, HFT=1) (IEC61508)
PFHd

7.8×10-8（T1=20年）：当主从功能不使用时

1.6×10-7（T1=20年）：当主从功能使用时

电源供应

DC 24V ±10％：使用转换器电源操作时

DC 24V -30％/＋20％：使用电池操作时

供应电流

正常（无负荷）:6W

最大(有负载):50W

输出

OSSD1/2 (安全性) ：输出类型（高边SW）

输出电流（最大：500mA）

泄漏电流（最大：1mA）AWG 26

负载公差（L/R=25ms，C=1μF）

OSSD3/4（安全）WARNING 1/2（非安全）： 输出类型（高边SW）

输出电流。(Max : 250mA)

泄漏电流 (Max : 1mA)

AWG 28

负载公差 (L/R=25ms, C=1μF)

RES_REQ 1               输出类型（PNP晶体管）

RES_REQ 2               输出电流(Max : 200mA)

MUT_OUT 1             泄漏电流 (Max : 1mA)

MUT_OUT 2             AWG 28

输入输入阻抗 4.7 kΩAWG 28






产品尺寸

长宽高80.0mm (W), 80.0mm (D), 95.0mm (H)（不含电缆）
重量0.5kg
材料 主体：铝/光学窗：聚碳酸酯
连接电缆

导线长度：3米(UAM-05LP-T301)

带防水接头的电缆/电缆长度：0.3米(UAM-05LP-T301C)



使用环境参数

周边强度 小于1500lx
环境温度湿度-10ºC至＋50ºC（无冻结）
保存温度 -25ºC至＋70ºC（无冻结）
防护等级IP65
抗震性频率范围：10～55Hz ； 扫频率：1octave/min；振幅：0.35mm ±0.05mm
冲击性加速度：98m/s2(10G) 脉冲时间：16ms


通信接口及协议

通信接口

配置：USB2.0 (USB微型B型接口)

数据输出：以太网100BASE-TX (防水连接器)

规格参数下载https://aosspic10001.websiteonline.cn/pmo1b5087/doc/Catalog_UAM-05LP_CRS0079C_en.pdf

产品尺寸图下载https://aosspic10001.websiteonline.cn/pmo1b5087/other/UAM-05LP3DCAD.rar

应用软件下载https://aosspic10001.websiteonline.cn/pmo1b5087/other/UAM_OpticalWindowAdjuster.rar

其它参数选择https://aosspic10001.websiteonline.cn/pmo1b5087/doc/UAM_Manual_C6100003_1_en.pdf
