二极管控制总线模块 DCB
DCB 模块是一个接口模块，可直接访问 DC100/110 机架的内部模拟控制信号。
规格
允许通过标准 Sub-D25 电缆在 PC 之间传输数据
可以读出参数，也可以由计算机控制系统
大多数情况下，所有内部参数都可以作为设定值（Xset）和实际值（Xact）读出
所有控制线都通过电阻器或缓冲器去耦，以避免系统中的干扰
四个控制通道可从外部控制（可通过跳线进行配置）
一个可选参数可以通过BNC连接器进行监控或馈入
技术参数
用于读出参数的标准输入阻抗：10 kΩ
电气参数的输入灵敏度：
| DCC100/500 mA 的电流 | 0 V = 0 mA 1 V = 10 mA |
| DCC100/ 3 A 的电流 | 0 V = 0 mA 1 V = 100 mA |
| 温度 | 0 V = 0 °C 1 V = 10 °C 1 V = 10 °C |
二极管温度控制模块 – DTC
DTC模块是用于激光二极管的高度稳定的温度控制单元，例如用于光谱应用。
提供三种版本：
a） 用于通过热电元件（帕尔贴元件）驱动冷却器/加热器
b） 作为SVL版本（设定点速度限制），具有高精度定义的速度限制，例如大多数频率倍增晶体所需的（预定义的每次最大温度变化）
c） 用于小质量的温度控制，例如DFB激光二极管
最大输出功率 30 W
规格
支持不同的温度传感器（热敏电阻10 kΩ/负极、AD 590等）
温度（Tset）可通过量程开关（粗调）和10圈电位计（细）调节
最低和最高温度（Tmin、Tmax）可通过精密微调电位计进行调节
通过 SubD9-Verbinder 控制热电元件
热电元件（ITECmax）的最大电流可通过精密微调电位计进行调节
极性开关，用于适应不同的热电元件
SVL 版本（设定点速度限制），具有非常精确定义的速度限制
技术参数
| 热电元件的最大输出电流 （ITECmax） | 0 至 5 A |
| 最大输出功率 | 30 W |
| 最高温度 （Tmax） | 0 至 + 50 °C （特殊版本 – 50 至 + 150 °C） |
| 最低温度 （Tmin） | 0 至 + 50 °C （特殊版本 – 50 至 + 150 °C），Tmin < Tmax |
| 极低的漂移（使用 DL100 激光头< 2 mK） |
锁相调节器模块 – LIR
LIR模块允许将二极管激光器的激光频率主动锁定到所需的波长。
该模块主要包含三个功能：
通常，这些功能用于将激光稳定到原子吸收线或腔共振（条纹顶部稳定）。
Spezifikationen
可在内部调制源和外部信号之间选择调制信号
内部调制源的信号形式可在正弦波和三角线之间选择
内部调制源的频率可通过开关（粗）和电位计（精细）调节
内部调制源幅度可调
调制信号的相位可通过开关（粗）和电位计（细）调节
锁相输入信号的去耦和放大可调
（直流去耦或两个不同的低通滤波器）
锁相放大器（鉴相器），带集成可调低通滤波器
锁定信号偏移可调
可切换 PID 稳压器，带重新锁定机制和可调 P、I 和 D 项
PID调节器输出电压可调•每个开关的模块输出信号中可增加内外偏移
输出信号的内部失调可调
通过选择内部信号作为监控信号，可以进行外部监控
技术参数
| 调制频率 | 0.6 Hz 至 14 kHz |
| 调制幅度 | 0 V 至 10 VSS |
| 用于锁相输入信号去耦的高通滤波器的截止频率 | 16 Hz、160 Hz |
| 锁相放大器中低通滤波器的截止频率 | 16 mHz 至 16 kHz |
| 放大外部锁相输入信号 | 1~3000 |
| 锁定带宽 | 16 mHz 至 16 kHz |
| 重锁机构的幅度范围 | – 5 V 至 + 5 V |
比例-积分-差分稳压器模块 PID
PID模块是一个通用的比例积分差分稳压器。
应用领域包括二极管激光器朝向原子共振的侧面或法布里-珀罗干涉仪的艾里峰的稳定，通过驱动压电致动器稳定激光谐振器，或补偿噪声、振动和温度变化等干扰。
规格
技术参数
| 输出电压 | 0 V 至 150 V，最大 30 mA，最大 8 W |
| 可选低压输出 | – 10 V 至 + 10 V，最大 20 mA |
| 监控信号 | – 10 伏至 + 10 伏 |
庞德-德雷弗-霍尔探测器模块 PDD
PDD模块包含使用高频边带调制技术（磅-德弗稳定）进行激光稳定的所有功能。
规范
技术参数
| 内部振荡器的输出频率 | 20 MHz（标准，可根据要求提供 5 至 40 MHz 的其他频率） |
| 内部振荡器的输出幅度 | 可调至高达 – 4 dBm |
| 内部振荡器的输出阻抗 | 50 Ω（标准，可通过内部电阻器进行调整） |
| 二次谐波幅度 | 输出幅度为 – 4 dBm时典型值为< – 30 dBc |
| 光电探测器信号的最大输入幅度 | – 7 dBm |
| 误差信号的最大输出电压 | – 0.8 V 至 + 0.8 V |
| 误差信号的输出电压，稳压器带宽高达1 MHz |
扫描控制器模块 – SC

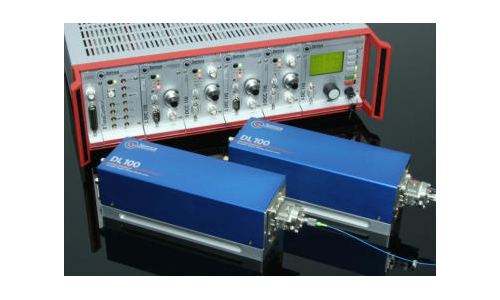

SC 模块用于扫描外腔二极管激光头 DL100 的激光频率。
DL100 通过压电元件移动光栅进行调谐。
因此，可以在单模扫描范围内对外腔二极管激光器的波长进行微调。
规范
技术参数
| 扫描频率 | 0.01 Hz 至 10 kHz |
| 输出幅度 | -10 V 至 +150 V，最大 30 mA |
| 失调幅度 | – 10 V 至 150 V |
