光电探测器PD-40-A-AC

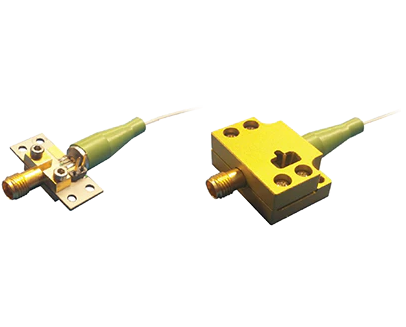

Optilab PD-40-A-AC是一款高度线性的40 GHz带宽InGaAs PIN光电探测器，非常适合用于需要宽带频率响应的O / E前端。共面波导光电二极管设计优化了 1260 nm 至 1610 nm 波长范围的速度和灵敏度，并确保数字和模拟应用所需的 40 GHz 频率响应。前照式台面结构 PIN 设计可实现高达 10 mW 的高输入功率电平。PD-40-A-AC 采用带 K 型连接器输出的标准 2 引脚封装，便于组装。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

Optilab PD-40-A-AC是一款高度线性的40 GHz带宽InGaAs PIN光电探测器，非常适合用于需要宽带频率响应的O / E前端。共面波导光电二极管设计优化了 1260 nm 至 1610 nm 波长范围的速度和灵敏度，并确保数字和模拟应用所需的 40 GHz 频率响应。前照式台面结构 PIN 设计可实现高达 10 mW 的高输入功率电平。PD-40-A-AC 采用带 K 型连接器输出的标准 2 引脚封装，便于组装。

规格

优化工作波长	1260 nm to 1610 nm
有效工作波长	850 nm to 1650 nm
光输入电平	10 mW max
S21 3 dB带宽	31 GHz min., 33 GHz typ
S22特性	< -10 dB @ 30 GHz
响应度	0.72 A/W @ 1550 nm typ., 0.35 A/W @ 850 nm typ
25°C时的暗电流	10 nA typ., 100 nA max
光回波损耗	-30.00 dB typ.
光学PDL@1550 nm	0.05 dB max.
光纤	SMF-28
偏置电压	4 V（典型值）
阻抗	50Ω
耦合	直流耦合（默认），交流可用
任何1 GHz的纹波	± 1.0 dB max
群延迟	± 7.0 ps
2^nd谐波失真	-70.0 dBc max
3^rd谐波失真	-75.0 dBc max
SFDR	113 dB Hz _2/3
链路损耗	-25 dB @ 10 dBm Optical Input
工作温度	-10°C至+60°C
存储温度	-55°C至+75°C
工作湿度	85%
光电二极管偏置电压	5 V，±1 V DC
封装型	2针模块，带K型内螺纹射频连接器
尺寸	30 mm x 20 mm x 14 mm
光纤连接器	FC/APC
光纤	SMF-28 with 900 mm tube
引脚偏置电压	+2.0至+7 V
正向电流	35 mA
光输入功率	10 mW
铅焊接温度（10s）	250°C
