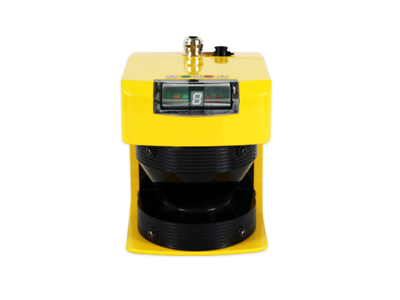

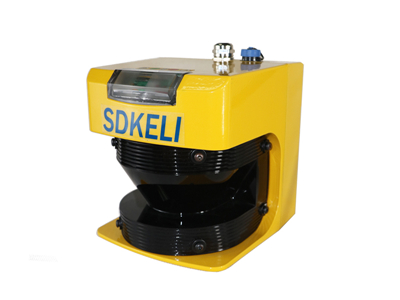

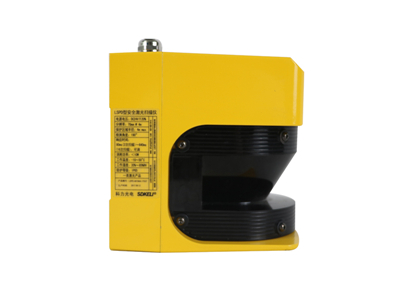

产品特点
1、安全型激光扫描仪，性能达到国际先进水平
2、符合标准IEC 61496 Type3和ISO13849 PLd安全要求
3、最大扫描半径15米、角度190°
4、用户可通过连接电脑，将扫描仪防区配置为所需形状
5、1类激光产品，对人眼安全
6、响应速度快，1秒可测量25000次，默认响应时间80ms
7、检测精度高，角度分辨率0.36°，保护区域内可靠探测直径7cm的物体
8、窄带滤波技术，抗光干扰能力强
9、专业EMC设计和严苛测试，确保产品在复杂恶劣的电磁环境下稳定可靠工作
产品组成
LSPD系统包括扫描仪、电源线、配置线和配置软件
产品应用
固定危险区域防护 门禁防护 移动危险区域防护
典型接线图
单区域组、自动复位、EDM禁用时接线图 多区域组、手动复位、EDM启用时接线图

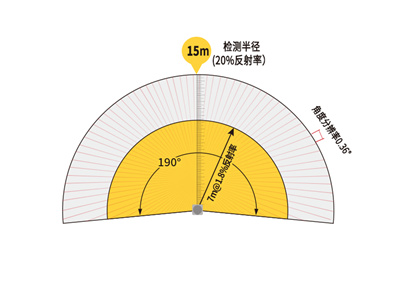

保护/告警区域介绍
| 标识 | 含义 | 备注 |
| 1 | 配置的告警区域轮廓 | 通过配置软件配置 |
| 2 | 配置的保护区域轮廓 | 通过配置软件配置 |
| 3 | 保护区域内的障碍物或人 | 最小检测物体直径7cm |
| 4 | LSPD型安全激光扫描仪 |
|
| PF | 最大保护区域 | 7m@1.8%反射率 |
| WF | 最大告警区域 | 15m@20%反射率 |
| M | 最大测量范围 | 50m@100%反射率 |
资质证书
参数
| 安全等级 | Type3(IEC 61496)，PLd（ISO 13849） |
| 执行标准 | 2004/108/EC(EMC指令) 2006/42/EC(机械安全指令) IEC 61496-1 IEC 61496-3 ISO13849-1 |
| 光学特性 |
| 扫描角度范围 | 190° | 角度分辨率 | 0.36° |
| 保护区域最大半径 | 4m/5m/6m/7m/(1.8％反射率) | 告警区域最大半径 | 15m(20％反射率) |
| 最小检测物体 | 保护区域内7cm,告警区域内15cm | 最大测量误差 | 10cm* |
| 激光光源 | 波长905nm,一类激光产品 |
| 环境特性 |
| 环境温度 | 工作 | -10℃~55℃(无结霜及凝雾) |
| 存储 | -40℃~70℃ |
| 环境湿度 | 工作 | 35％RH~85％RH |
| 存储 | 35％RH~95％RH |
| 抗光干扰 | 白炽灯：最大1500Lux，光源与扫描平面夹角＞±5° |
| 抗振动 | 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次 |
| 抗冲击 | 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次 |
| 防护等级 | IP65 |
| 电气特性 |
| 工作电压 | DC24V±20％ | 功耗 | ＜10W(输出端无负载) |
| 响应时间 | 80ms(2次扫描)~640ms(16次扫描)，默认80ms |
| 安全输出（OSSD） | PNP×2（负载能力最大200mA,残压小于2V），过流保护，容性负载≤60NF |
| 告警输出（ALARM） | PNP×1（负载能力最大200mA,残压小于2V），过流保护 |
| 上电启动时间 | 典型值10S | 电缆长度 | ≤50m |
| 附加功能 |
| 外部设备监控（EDM） | 外接继电器或接触器负载时，监控负载常闭触点的状态 |
| 区域组切换 | 四组外部输入信号（Z1、Z2、Z3、Z4）实现多区域组的切换 |
| 复位功能 | 可配置为自动或手动复位，默认自动复位 |
| 强反射率背景追加误差20cm |
LSPD型安全激光扫描仪规格型号
| 规格型号 | 保护区域检测半径 | 告警区域检测半径 | 区域组 | 频率 | 安装支架 |
| LSPD-4019AA | 半径4m@1.8%反射率 | 半径15m@20%反射率 | 4区域组 | 25Hz | CZF/LZF可选
（垂直/L型支架安装可选，
F代表防护罩） |
| LSPD-5019AA | 半径5m@1.8%反射率 | 半径15m@20%反射率 | 4区域组 | 25Hz |
| LSPD-6019AA | 半径6m@1.8%反射率 | 半径15m@20%反射率 | 4区域组 | 25Hz |
| LSPD-7019AA | 半径7m@1.8%反射率 | 半径15m@20%反射率 | 4区域组 | 25Hz |
| LSPD-4019BA | 半径4m@1.8%反射率 | 半径15m@20%反射率 | 8区域组 | 25Hz |
| LSPD-5019BA | 半径5m@1.8%反射率 | 半径15m@20%反射率 | 8区域组 | 25Hz |
| LSPD-6019BA | 半径6m@1.8%反射率 | 半径15m@20%反射率 | 8区域组 | 25Hz |
| LSPD-7019BA | 半径7m@1.8%反射率 | 半径15m@20%反射率 | 8区域组 | 25Hz |
| LSPD-4019CA | 半径4m@1.8%反射率 | 半径15m@20%反射率 | 16区域组 | 25Hz |
| LSPD-5019CA | 半径5m@1.8%反射率 | 半径15m@20%反射率 | 16区域组 | 25Hz |
| LSPD-6019CA | 半径6m@1.8%反射率 | 半径15m@20%反射率 | 16区域组 | 25Hz |
| LSPD-7019CA | 半径7m@1.8%反射率 | 半径15m@20%反射率 | 16区域组 | 25Hz |
尺寸
安装
